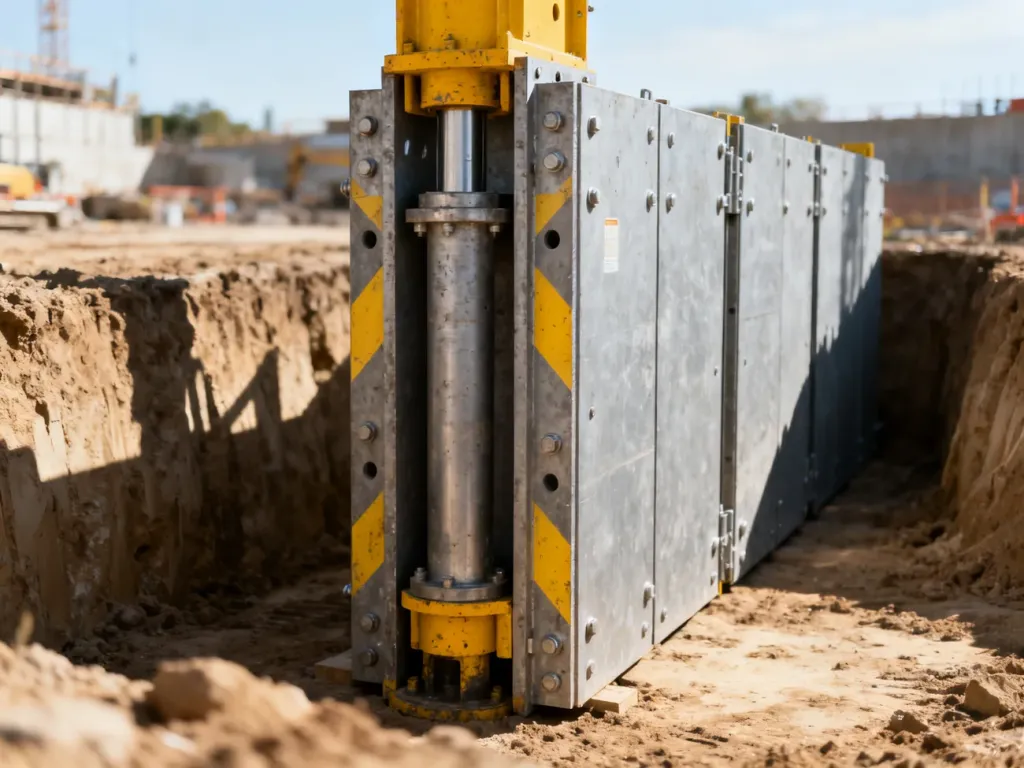

Zabezpieczenie ścian wykopu dobiera się do gruntu, poziomu wód gruntowych, głębokości, geometrii wykopu i sąsiedztwa istniejących obiektów. Wykop można wykonać ze skarpami albo zastosować obudowę pionową, na przykład obudowę berlińską, grodzice, palisadę lub technologię DSM. O wyborze nie decyduje wygoda wykonawcy, lecz dokumentacja geotechniczna i projekt robót ziemnych.
Co wpływa na wybór metody zabezpieczenia?
Po wykonaniu wykopu grunt traci naturalne podparcie, a w ścianach pojawiają się nowe układy naprężeń. Jeżeli parcie gruntu, obciążenia od sprzętu lub działanie wody przekroczą nośność podłoża, może dojść do nagłego osunięcia. Dotyczy to także płytkich wykopów, zwłaszcza w gruncie nasypowym, nawodnionym albo wcześniej naruszonym.
Przed rozpoczęciem robót należy oprzeć rozwiązanie na dokumentacji geotechnicznej, projekcie robót ziemnych i rozpoznaniu uzbrojenia terenu. Na dobór zabezpieczenia wpływają przede wszystkim:
- Rodzaj gruntu – grunty niespoiste, takie jak piaski i żwiry, zwykle szybko tracą stateczność po podcięciu. Grunty spoiste mogą przez pewien czas utrzymywać stromą ścianę, ale reagują na zmianę wilgotności, nawodnienie i przesuszenie.
- Woda gruntowa – zwiększa ciężar gruntu, podnosi ciśnienie porowe i może wypłukiwać drobne cząstki. Przy wysokim poziomie wód sama obudowa nie zawsze wystarczy, ponieważ trzeba również ograniczyć filtrację albo zastosować odwodnienie.
- Głębokość i geometria wykopu – inne rozwiązania stosuje się przy wykopie szerokoprzestrzennym, a inne przy wąskim wykopie liniowym. Wykop wąskoprzestrzenny ma szerokość dna nie większą niż 1,5 m i długość przekraczającą 1,5 m.
- Sąsiedztwo zabudowy i infrastruktury – fundamenty budynków, drogi, sieci podziemne, składowany materiał oraz ruch ciężkiego sprzętu zwiększają obciążenie gruntu przy krawędzi.
- Czas utrzymania wykopu i technologia robót – zabezpieczenie tymczasowe może być wystarczające przy krótkich pracach, natomiast dłuższe utrzymanie ścian lub wykorzystanie ich jako części konstrukcji obiektu wymaga innego rozwiązania projektowego.
Woda jest szczególnie istotna, gdy dno wykopu znajduje się poniżej zwierciadła wód gruntowych. Wtedy analizuje się nie tylko stateczność ściany, lecz także drogę filtracji, możliwość wypływu hydraulicznego i warunki podparcia podstawy obudowy. Konkretne parametry wymagają obliczeń projektanta geotechnicznego, zwykle zgodnych z zasadami Eurokodu 7.
Jakie technologie zabezpieczania wykopów stosuje się najczęściej?
Podstawowa różnica polega na tym, że skarpowanie wymaga miejsca, a obudowa pozwala utrzymać ściany blisko pionu. Wykop szerokoprzestrzenny można często wykonać ze skarpami, jeżeli teren i warunki gruntowe na to pozwalają. W zwartej zabudowie częściej stosuje się ściany tymczasowe lub stałe, rozpory, kotwy albo rozwiązania ograniczające dopływ wody.
| Metoda | Zastosowanie | Warunki gruntowe | Zalety |
|---|---|---|---|
| Skarpowanie | Wykopy szerokoprzestrzenne z dostępnym pasem terenu | Grunt pozwalający na utrzymanie zaprojektowanego nachylenia, najlepiej bez silnego nawodnienia | Prosta organizacja i brak elementów rozpierających |
| Obudowa berlińska | Tymczasowe wykopy przy zabudowie miejskiej | Grunty umożliwiające wykonanie pali i etapowe zakładanie opinki | Możliwość wykonywania wykopu etapami i dostosowania obudowy do postępu robót |
| Grodzice stalowe | Wykopy liniowe i głębsze wykopy wymagające ograniczenia filtracji | Grunty niespoiste, nasypy i warunki z wysokim poziomem wód | Szybki montaż, możliwość odzyskania elementów i większa szczelność niż przy obudowie berlińskiej |
| Palisada z pali wierconych | Wykopy w sąsiedztwie budynków oraz obiekty wymagające sztywnej ściany | Warunki, w których ograniczenie przemieszczeń ma duże znaczenie | Duża sztywność i możliwość połączenia z konstrukcją docelową |
| DSM | Przesłony przeciwfiltracyjne, wzmocnienie podłoża i trudne warunki wodne | Grunt pozwalający na wymieszanie z zaczynem cementowym | Ograniczenie filtracji oraz jednoczesna poprawa parametrów gruntu |
Skarpowanie wykopu
Skarpowanie polega na nadaniu ścianom nachylenia wynikającego z rodzaju gruntu, głębokości i warunków wodnych. Sprawdza się głównie na dużych działkach, gdzie można odsunąć górną krawędź wykopu od obiektu i zapewnić miejsce na bezpieczne ukształtowanie skarp.
Nie wolno przyjmować jednego kąta skarpy dla wszystkich gruntów. Piasek, żwir, nasyp niekontrolowany, glina po opadach i grunt z warstwami wodonośnymi zachowują się inaczej. Nachylenie oraz sposób odwodnienia powinny wynikać z projektu, a naruszony grunt trzeba usuwać bez wchodzenia pod niestabilną ścianę.
Obudowa berlińska i palisady
Obudowa berlińska składa się z pionowych profili lub pali oraz opinki montowanej sukcesywnie wraz z pogłębianiem wykopu. Jest rozwiązaniem głównie tymczasowym. Przy głębszych wykopach może wymagać rozpór, kotew gruntowych albo dodatkowego wzmocnienia.
Palisada z pali wierconych, w tym pali CFA, zapewnia większą sztywność i ogranicza przemieszczenia ściany. Stosuje się ją przy budynkach istniejących, tunelach i garażach podziemnych, gdy tolerancja na ruch gruntu jest mała. Sama palisada nie zawsze tworzy szczelną przegrodę, dlatego w warunkach wodnych trzeba zaprojektować sposób ograniczenia filtracji.
Grodzice i szczelne przegrody
Grodzice stalowe, nazywane także larsenami, łączy się zamkami w ciągłą ścianę. Można je wbijać, wwibrowywać albo wciskać, zależnie od warunków i ograniczeń dotyczących hałasu oraz drgań. Dobrze sprawdzają się przy wykopach liniowych, wymianie gruntu i pracach prowadzonych poniżej poziomu wód gruntowych.
Jeżeli drgania mogłyby zagrozić sąsiednim budynkom, analizuje się metody bezudarowe lub wiercone. Grodzice mogą zostać po zakończeniu robót wyciągnięte i użyte ponownie, ale możliwość odzysku zależy od projektu, zagłębienia i warunków gruntowych.
DSM i ograniczenie napływu wody
Technologia DSM polega na mieszaniu gruntu z zaczynem cementowym, aby utworzyć kolumny lub przesłonę o poprawionych parametrach wytrzymałościowych i filtracyjnych. Przy odpowiednim układzie kolumn może pełnić funkcję wzmocnienia gruntu oraz pionowej bariery ograniczającej przepływ wody.
W trudnych warunkach wodnych stosuje się także poziome i pionowe przesłony przeciwfiltracyjne, ściany szczelinowe oraz odwodnienie igłofiltrami lub pompami. Celem nie jest samo wypompowanie wody z wykopu, lecz kontrola całego układu filtracji, aby nie doprowadzić do rozmycia gruntu ani wypłukania drobnych frakcji.
Jakie wymogi BHP obowiązują przy pracy w wykopie?
Zasady prowadzenia robót ziemnych wynikają między innymi z rozporządzenia Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Przepisy nie zastępują projektu geotechnicznego. Określają minimalne zasady organizacji pracy, a projektant może przyjąć rozwiązania bardziej wymagające, jeżeli wynika to z warunków inwestycji.
Najważniejsze progi i obowiązki można przedstawić następująco:
| Głębokość lub sytuacja | Wymagane zabezpieczenie | Dodatkowe wymogi |
|---|---|---|
| Do 1 m w gruncie zwartym i na nieobciążonym terenie | Ściany pionowe mogą pozostać nieumocnione tylko w zakresie dopuszczonym przez przepisy i ocenę warunków | Krawędzie trzeba zabezpieczyć przed wpadnięciem, a teren kontrolować |
| Powyżej 1 m | Umocnienie ścian albo bezpieczne nachylenie skarp | Trzeba zapewnić bezpieczne zejście do wykopu |
| Powyżej 2 m | Zabezpieczenie wynikające z projektu i warunków gruntowych | Praca wymaga organizacji umożliwiającej asekurację i nadzór, a w praktyce nie powinna być prowadzona przez jedną osobę |
| Powyżej 4 m, grunt nawodniony lub teren obciążony | Rozwiązanie projektowe obejmujące obudowę albo określone nachylenie skarp | Należy uwzględnić wodę, obciążenia, przemieszczenia i monitoring, jeżeli wymaga tego projekt |
Do każdego wykopu głębszego niż 1 m należy zapewnić zejście w postaci stabilnej drabiny, schodów lub rampy. Odległość między zejściami nie powinna przekraczać 20 m. Wchodzenie po rozporach, profilach, opince lub elementach obudowy jest niedopuszczalne.
Krawędź wykopu zabezpiecza się balustradą ochronną z poręczą na wysokości co najmniej 1,1 m, deską krawężnikową o wysokości co najmniej 0,15 m i wypełnieniem przestrzeni między nimi. Balustradę ustawia się w odległości nie mniejszej niż 1 m od krawędzi. Po zmroku teren musi być oznakowany i oświetlony.
Urobek, materiały i sprzęt nie mogą obciążać krawędzi. Przy obudowanych ścianach składowanie materiałów bliżej niż 0,6 m od krawędzi jest zabronione. Przy ścianach nieobudowanych trzeba zachować odległość poza klinem naturalnego odłamu gruntu. Taką samą zasadę należy uwzględnić przy ustawianiu koparki i przejeździe pojazdów.
Nie wolno traktować progów głębokości jako zgody na wejście do wykopu bez oceny jego stanu. Opady, roztopy, drgania, nieszczelność instalacji lub przerwanie ciągłości obudowy mogą stworzyć zagrożenie niezależnie od nominalnej głębokości.
Jak kontrolować wykop w trakcie prac?
Kontrola powinna być wykonywana przed rozpoczęciem każdej zmiany oraz po zdarzeniach mogących zmienić warunki pracy. Szczególne znaczenie ma przegląd po intensywnych opadach, roztopach, mrozie, awarii odwodnienia, drganiach od sprzętu i dłuższej przerwie w robotach.
Procedura kontroli po opadach powinna przebiegać w następującej kolejności:
- Wstrzymaj wejście pracowników do wykopu i odsuń sprzęt od krawędzi.
- Sprawdź, czy na skarpach lub opince pojawiły się pęknięcia, nawisy, osypiska albo wybrzuszenia.
- Skontroluj poziom wody, drożność odpływów, pracę pomp i stan dna wykopu.
- Sprawdź bariery, zejścia, rozpory, kotwy i połączenia elementów obudowy.
- Usuń przyczynę zagrożenia lub zleć przywrócenie zabezpieczeń, a wejście dopuść dopiero po ponownej ocenie przez osobę uprawnioną.
Kierownik budowy powinien prowadzić kontrolę w sposób możliwy do odtworzenia, na przykład przez wpis w dzienniku budowy lub protokole przeglądu. Przy głębokich wykopach i sąsiedztwie wrażliwych obiektów zakres obserwacji może obejmować repery geodezyjne, inklinometry i piezometry. Jeżeli pojawiają się przemieszczenia przekraczające wartości przyjęte w projekcie, roboty trzeba wstrzymać.
Przed dopuszczeniem pracowników do wejścia należy sprawdzić:
- stan skarp, ścian i opinki, w tym obecność pęknięć, rozluźnionych fragmentów i nawisów,
- ciągłość obudowy, prawidłowe podparcie, rozpory, kotwy i połączenia,
- drożność zejść oraz ich rozmieszczenie w stosunku do stanowisk pracy,
- kompletność balustrad, oznakowania, oświetlenia i zabezpieczenia przed spadaniem przedmiotów,
- odległość urobku, materiałów, pojazdów i maszyn od krawędzi wykopu,
- obecność wody, stan odwodnienia oraz zmiany poziomu zwierciadła wód gruntowych.
Na jakie błędy trzeba szczególnie uważać?
Osunięcie ściany może nastąpić bez widocznego ostrzeżenia. Dlatego pozornie małe odstępstwo od organizacji robót może doprowadzić do zasypania pracownika, uszkodzenia sieci albo podcięcia fundamentów sąsiedniego budynku.
- Składowanie urobku lub materiałów bezpośrednio przy krawędzi zwiększa parcie na ścianę.
- Brak odwodnienia pozwala wodzie rozmywać skarpę i osłabiać grunt przy podstawie obudowy.
- Wejście po rozporach, opince lub łyżce koparki zastępuje wymagane zejście techniczne tylko pozornie i stwarza ryzyko upadku.
- Pozostawienie otwartego wykopu bez kontroli po deszczu, mrozie lub przerwie ignoruje zmianę parametrów gruntu.
- Praca ciężkiego sprzętu przy krawędzi może wywołać drgania i dodatkowe obciążenie nieuwzględnione w rozwiązaniu.
Przy wykopach głębszych, w gruntach niespoistych i nawodnionych, a także przy istniejących budynkach lub sieciach, nie należy podejmować amatorskich prób doboru obudowy. Rozwiązanie powinien opracować projektant konstrukcji lub geotechnik, a wykonanie i bieżący nadzór musi prowadzić zespół mający kompetencje do robót ziemnych.
Bezpieczny wykop to nie tylko stabilna ściana, lecz także kontrola wody, krawędzi, zejść, obciążeń i codziennego stanu zabezpieczeń. Jeżeli warunki zmieniają się względem projektu, prace należy zatrzymać i ponownie ocenić rozwiązanie przed wejściem ludzi do wykopu.
