Nie ma jednej najlepszej metody zabezpieczenia fundamentów przed osuwaniem. Rozwiązanie dobiera się do rodzaju gruntu, głębokości wykopu, poziomu wód gruntowych i sąsiedztwa istniejących budynków. Podstawą decyzji powinna być opinia geotechniczna oraz projekt zabezpieczenia opracowany dla konkretnej działki.
Dlaczego zabezpieczenie wykopu jest tak ważne?
Osunięcie ściany wykopu zagraża przede wszystkim osobom pracującym przy fundamencie. Może też zasypać przygotowane zbrojenie, uszkodzić izolację albo zmienić geometrię ław i ścian fundamentowych. W konsekwencji problemy z wykopem mogą przenieść się na cały budynek, powodując nierównomierne osiadanie, pęknięcia i kosztowne naprawy.
Trzeba rozróżnić dwa rodzaje zabezpieczeń. Szalowanie lub ścianka szczelna chronią wykop podczas robót, więc zwykle mają charakter tymczasowy. Z kolei palisada, ściana oporowa, mikropale czy właściwie zaprojektowane wzmocnienie skarpy mogą pozostać w gruncie jako zabezpieczenie stałe. Folia kubełkowa pełni inną funkcję – chroni hydroizolację i pomaga odprowadzać wilgoć, ale nie zastępuje konstrukcyjnego zabezpieczenia przed osuwaniem.
Co wpływa na wybór metody zabezpieczenia?
Dobór technologii bez rozpoznania podłoża jest obarczony dużym ryzykiem. Sama obserwacja powierzchni działki nie pokazuje układu warstw gruntu ani warunków wodnych. Opinia geotechniczna powinna poprzedzać decyzję, zwłaszcza gdy wykop jest głęboki, teren jest pochyły lub w pobliżu stoją inne obiekty.
Na rozwiązanie wpływają przede wszystkim:
- Rodzaj gruntu – piasek może osypywać się gwałtownie, szczególnie po nawodnieniu, a grunty spoiste, takie jak gliny, mogą długo utrzymywać pionową ścianę, lecz tracić stateczność po zawilgoceniu.
- Głębokość i geometria wykopu – im głębszy wykop i bardziej pionowe ściany, tym większe oddziaływania boczne oraz wymagania wobec zabezpieczenia.
- Poziom wód gruntowych – napływ wody może wypłukiwać drobne cząstki, rozluźniać podłoże i powodować utratę stateczności.
- Sąsiedztwo budynków, dróg i sieci – dodatkowe obciążenia przy krawędzi wykopu mogą wywołać osiadanie gruntu lub uszkodzenie fundamentów sąsiedniego obiektu.
- Nachylenie terenu i historia działki – skarpa, nasyp lub wcześniejsze osuwiska wymagają szerszej analizy stateczności niż płaski teren z jednorodnym podłożem.
Poziom przemarzania może wpływać na posadowienie, ale nie określa samodzielnie sposobu zabezpieczenia wykopu. O tym decydują warunki gruntowo-wodne, obciążenia oraz rozwiązania przyjęte w projekcie.
Jakie technologie stosuje się przy wykopach i skarpach?
Technologia powinna odpowiadać temu, czy trzeba tylko bezpiecznie utrzymać ściany wykopu na czas robót, czy również ustabilizować teren na stałe. Najczęściej rozważane rozwiązania przedstawia tabela:
| Metoda | Typ | Zastosowanie | Złożoność |
|---|---|---|---|
| Szalunki deskowe lub systemowe | Tymczasowe | Ochrona ścian wykopu przy typowych robotach fundamentowych | Niska lub średnia |
| Ścianki szczelne z grodzic | Tymczasowe lub stałe | Głębokie wykopy, grunty nawodnione i prace blisko istniejącej zabudowy | Wysoka |
| Palisady i mikropale | Najczęściej stałe | Stabilizacja skarp, ograniczone przestrzennie wzmocnienie gruntu i ochrona fundamentów | Wysoka |
| Geokraty i geosiatki | Stałe powierzchniowe | Ochrona skarp przed erozją i rozmywaniem, zwykle jako część szerszego systemu | Niska lub średnia |

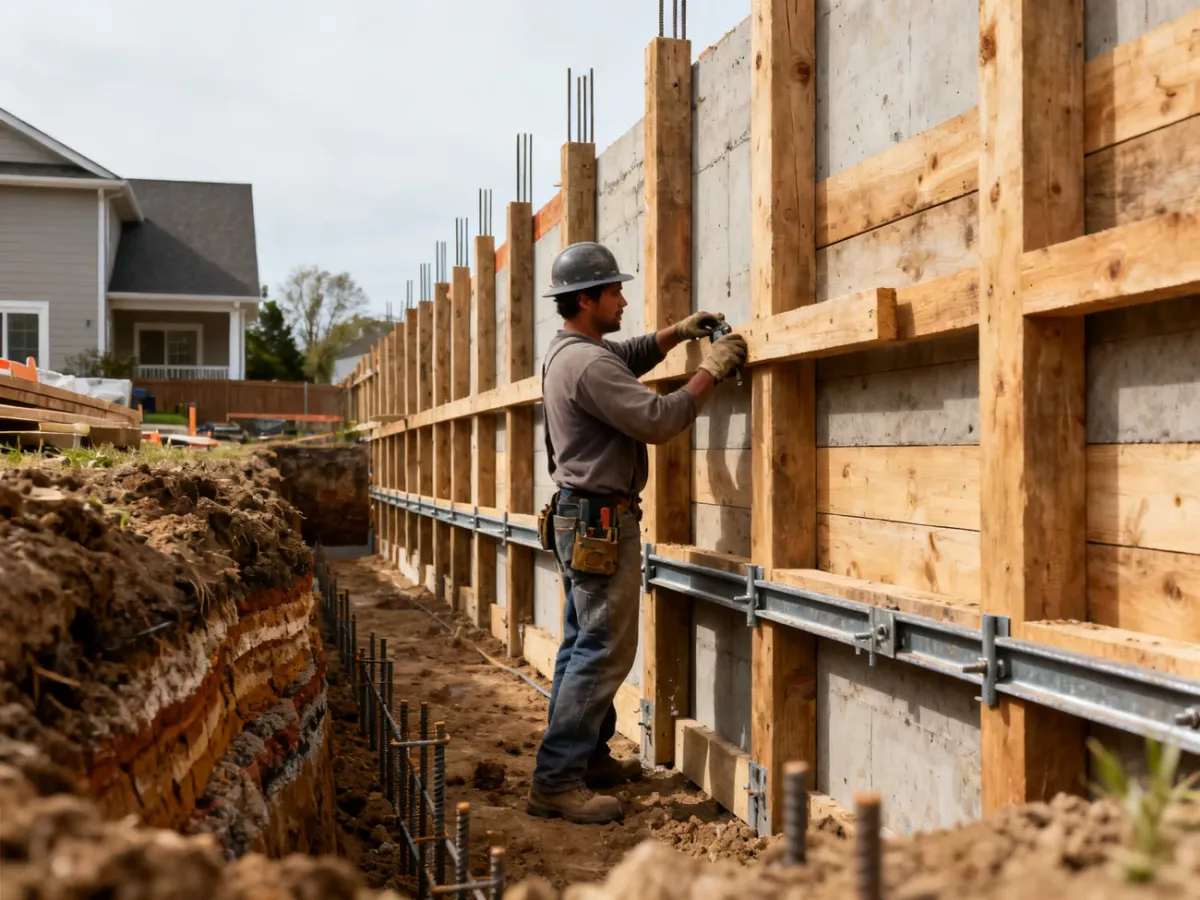

Szalunki ograniczają ryzyko obsunięcia gruntu do wnętrza wykopu i pozwalają prowadzić prace przy bardziej stromych ścianach. Ich typ i sposób rozparcia musi wynikać z projektu lub instrukcji systemu. Nie powinno się traktować przypadkowo ustawionych desek jako zabezpieczenia konstrukcyjnego.

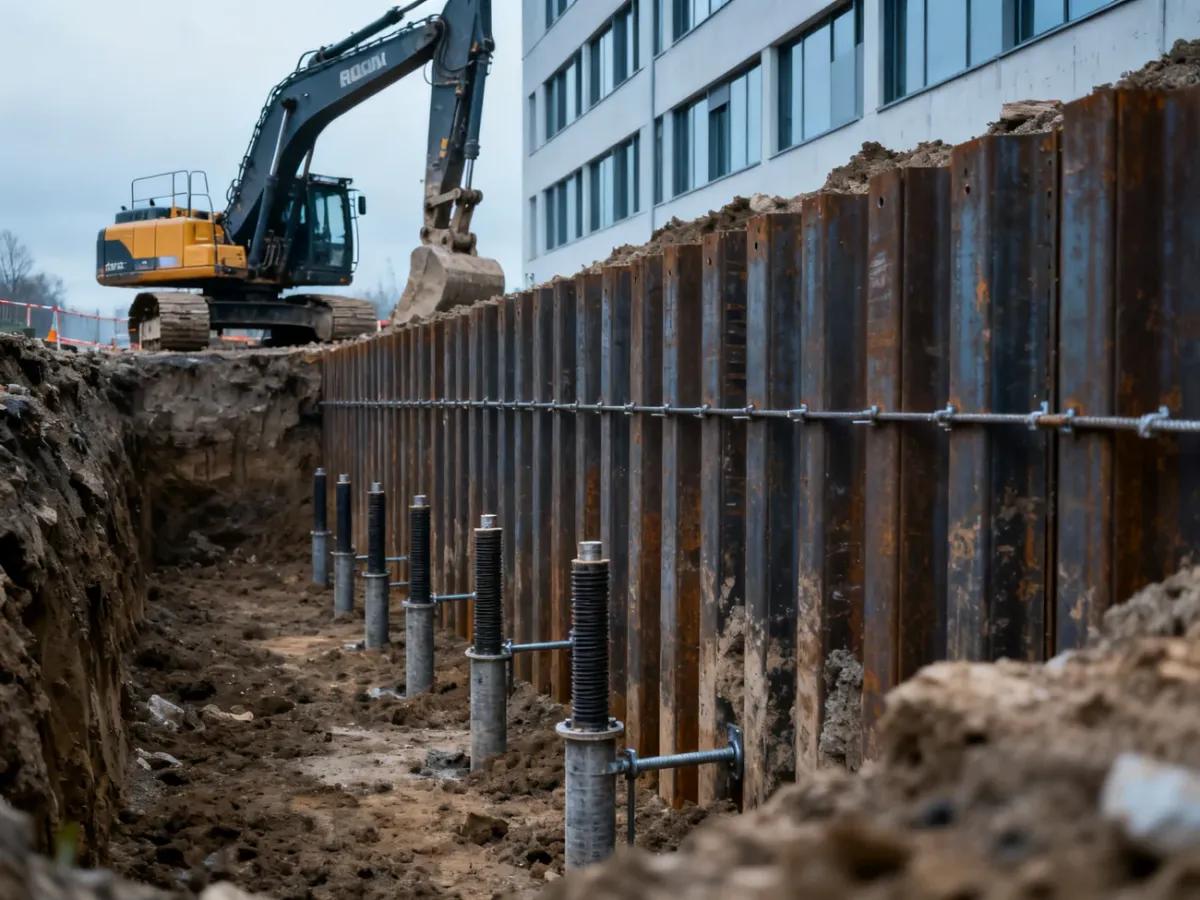

Ścianki szczelne z grodzic stalowych sprawdzają się tam, gdzie potrzebne jest ograniczenie napływu gruntu i wody. Ich wykonanie wymaga projektu, właściwego sprzętu oraz kontroli wpływu robót na sąsiednie obiekty. W zależności od przyjętego rozwiązania mogą zostać wyciągnięte po zakończeniu prac albo pozostać w gruncie.
Palisady, kotwy i mikropale służą do przejmowania oddziaływań bocznych oraz stabilizowania gruntu. Stosuje się je między innymi przy skarpach, wykopach wykonywanych w ograniczonej przestrzeni i obiektach położonych blisko granicy działki. Są rozwiązaniami bardziej złożonymi, ale mogą ograniczyć zakres wykopu i ryzyko naruszenia podłoża pod sąsiednimi fundamentami.

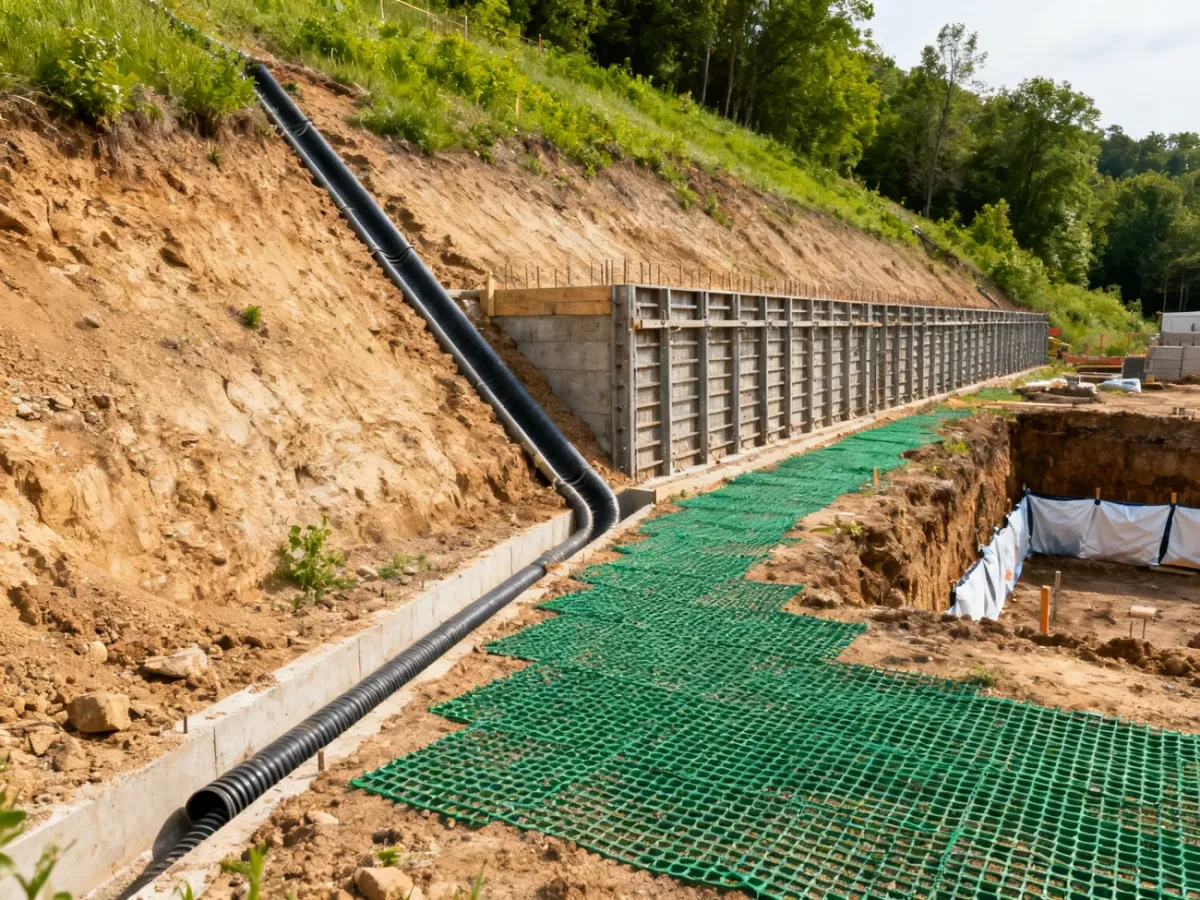

Geokrata, geosiatka lub biowłóknina chronią przede wszystkim powierzchnię skarpy przed erozją wodną. Pomagają utrzymać warstwę gruntu i roślinność, lecz nie zastępują palisady, ściany oporowej ani obliczeń stateczności wtedy, gdy występuje głębokie osuwisko lub silne parcie gruntu.

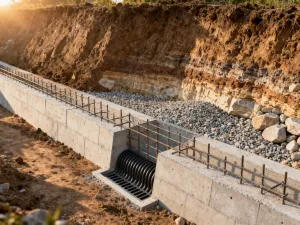

W przypadku stałej skarpy projekt może przewidywać także drenaż, odprowadzenie wód opadowych, zmianę nachylenia terenu, tarasowanie albo konstrukcję oporową. Wybór kilku współpracujących metod bywa bezpieczniejszy niż zastosowanie jednego materiału bez rozwiązania problemu wody.
Jak zaplanować zabezpieczenie krok po kroku?
Bezpieczna realizacja powinna przebiegać w określonej kolejności:
- Wykonaj badania geotechniczne – rozpoznaj warstwy gruntu, ich parametry, poziom wód i ewentualne zagrożenie osuwiskowe.
- Uwzględnij wyniki w projekcie – projekt konstrukcyjny powinien określać sposób posadowienia, geometrię wykopu, obciążenia oraz wymagane zabezpieczenia.
- Dobierz technologię – zdecyduj, czy wystarczy szalowanie, czy potrzebne są grodzice, palisada, mikropale, kotwy, drenaż lub stała konstrukcja oporowa.
- Wybierz wykonawcę z właściwym sprzętem – doświadczenie w murowaniu fundamentów nie oznacza doświadczenia w zabezpieczaniu głębokich wykopów i stabilizacji gruntu.
- Nadzoruj roboty ziemne – kontroluj stan ścian wykopu, napływ wody, odkształcenia zabezpieczeń i warunki po opadach. Przy zmianie warunków prace trzeba przerwać i skonsultować z projektantem lub geotechnikiem.
Przed rozpoczęciem robót projekt zabezpieczenia powinien jasno wskazywać między innymi rodzaj konstrukcji, sposób jej montażu, rozparcie lub kotwienie, kolejność wybierania gruntu, odwodnienie oraz zasady kontroli. Dokumentacja powinna uwzględniać również obciążenia od składowanego urobku, maszyn i ruchu przy krawędzi wykopu.
Na co uważać podczas prac?
Nie należy rozpoczynać głębokiego wykopu bez rozpoznania geotechnicznego i rozwiązania projektowego. Szczególnie ryzykowne są grunty spoiste po intensywnych opadach, piaski z wysokim poziomem wody oraz wykopy wykonywane tuż przy istniejących budynkach.
- Nie odkładaj urobku ani ciężkiego sprzętu bezpośrednio przy krawędzi wykopu.
- Nie zmieniaj nachylenia skarp i głębokości wykopu bez uzgodnienia z projektantem.
- Nie traktuj folii kubełkowej, geokraty ani samego drenażu jako zamiennika konstrukcji oporowej.
- Nie ignoruj spękań gruntu, wysięków wody, przechylenia szalunków ani lokalnych osiadań.
Oszczędność na szalowaniu, odwodnieniu lub nadzorze może doprowadzić do zasypania wykopu, uszkodzenia fundamentów sąsiedniego budynku albo konieczności wykonania kosztownych robót naprawczych. Zasady projektowania i wykonawstwa należy odnosić do aktualnych wymagań technicznych, dokumentacji projektowej oraz indywidualnej opinii geotechnicznej, a nie do ogólnej tabeli lub porady znalezionej w internecie.
Najlepsze zabezpieczenie fundamentów przed osuwaniem to rozwiązanie dopasowane do konkretnego podłoża. W prostych warunkach może wystarczyć prawidłowo zaprojektowane szalowanie, natomiast przy wodzie, dużej głębokości, skarpie lub sąsiedniej zabudowie potrzebne bywają grodzice, palisady, mikropale i odwodnienie. O wyborze powinien decydować projektant oraz geotechnik, a wykonawca musi potrafić wdrożyć to rozwiązanie na placu budowy.
