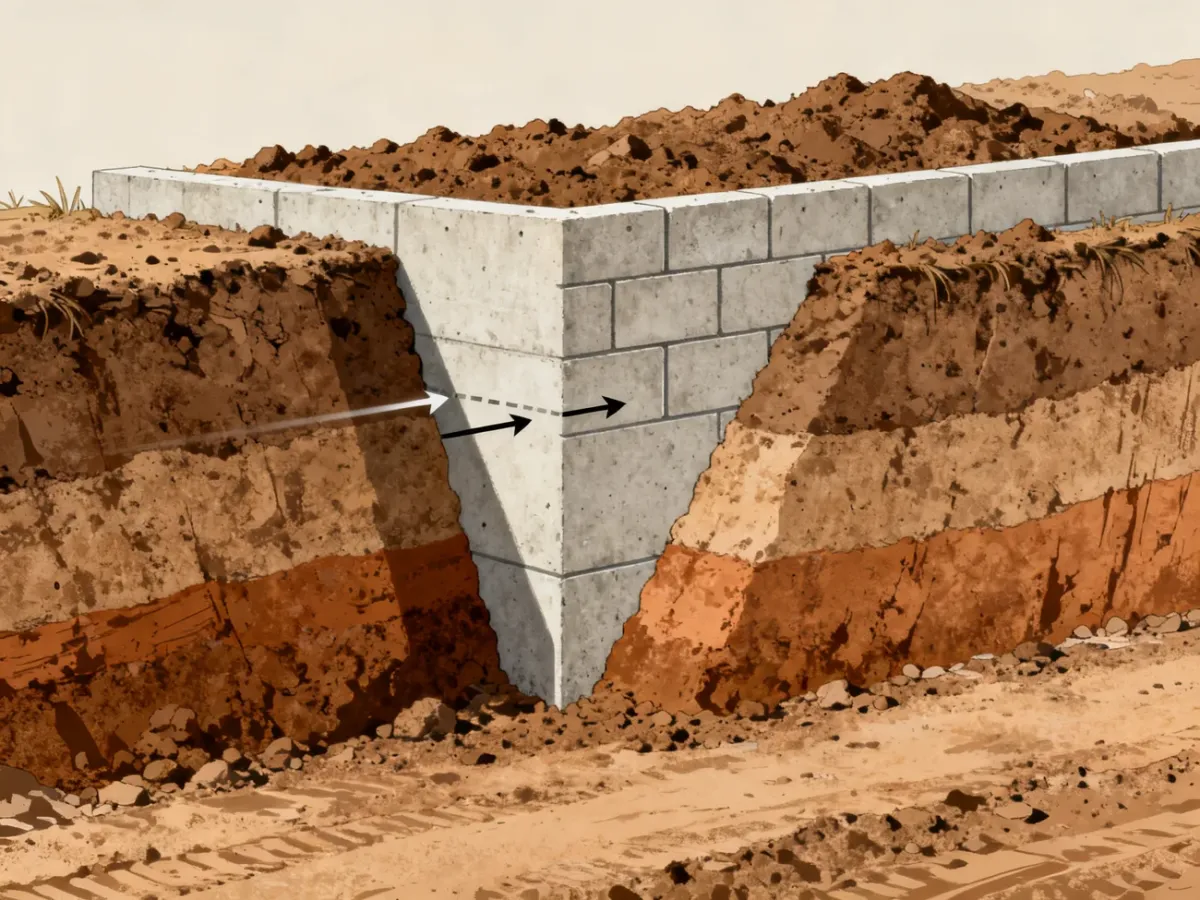

Parcie boczne gruntu to poziome naprężenie wywierane przez grunt na konstrukcje zagłębione, takie jak mury oporowe, ściany piwnic, tunele czy ścianki szczelne. Powstaje przede wszystkim pod wpływem ciężaru gruntu i obciążeń działających na jego powierzchni, a jego wartość zależy także od parametrów gruntu oraz przemieszczeń konstrukcji.
Trzy stany parcia gruntu
Rodzaj parcia zależy od tego, czy konstrukcja pozostaje nieruchoma, odsuwa się od gruntu, czy przesuwa się w jego stronę. Ruch ściany powoduje stopniową mobilizację oporu gruntu. Dlatego nie można automatycznie przyjmować jednego rodzaju parcia dla każdej konstrukcji.
| Stan parcia | Ruch konstrukcji | Opis mechanizmu |
|---|---|---|
| Spoczynkowe | Brak istotnego przemieszczenia | Grunt wywiera naprężenie poziome na konstrukcję, która nie może odsunąć się od zasypki ani przesunąć w jej stronę. |
| Czynne | Ściana odsuwa się od gruntu | Odkształcenie konstrukcji powoduje zmniejszenie poziomego naprężenia do wartości odpowiadającej stanowi czynnemu. |
| Bierne | Ściana jest wciskana w grunt | Przemieszczenie konstrukcji w stronę gruntu zwiększa jego opór. Parcie bierne jest zwykle znacznie większe niż czynne. |
Parcie spoczynkowe, oznaczane często symbolem K0, występuje wtedy, gdy konstrukcja praktycznie nie zmienia położenia względem gruntu. Przyjmuje się je między innymi dla sztywnych ścian piwnic i konstrukcji, których odkształcenia są ograniczone. W takich warunkach grunt nie może w pełni rozwinąć stanu czynnego.
Parcie czynne pojawia się, gdy ściana odsuwa się od zasypki, choćby w niewielkim stopniu. Zmniejszenie naprężenia poziomego wynika z możliwości odkształcenia gruntu. Ten stan bywa uwzględniany przy analizie podatnych murów oporowych, które mogą wykonać przemieszczenie potrzebne do mobilizacji parcia czynnego.
Parcie bierne powstaje, gdy konstrukcja jest przesuwana lub obracana w stronę gruntu. Grunt stawia wtedy zwiększony opór. Do jego uzyskania potrzebne są jednak przemieszczenia konstrukcji, dlatego nie powinno się traktować parcia biernego jako automatycznie dostępnej siły stabilizującej. To założenie wymaga oceny sztywności konstrukcji, możliwości jej przesunięcia oraz trwałości warunków gruntowych.
Współczynnik parcia K
Do opisu relacji między naprężeniem poziomym i pionowym stosuje się współczynnik parcia gruntu K. W ujęciu podstawowym definiuje się go jako:
K = σh′ / σv′
gdzie σh′ oznacza efektywne naprężenie poziome, a σv′ – efektywne naprężenie pionowe. Współczynnik nie jest stałą uniwersalną dla wszystkich gruntów. Jego wartość zależy od stanu pracy układu, parametrów gruntu oraz historii jego obciążenia.
W praktyce rozróżnia się współczynnik spoczynkowy, czynny i bierny. Dla tego samego gruntu wartości te mogą znacznie się różnić, ponieważ odpowiadają odmiennym warunkom odkształcenia. Współczynnik parcia służy następnie do wyznaczenia poziomego oddziaływania gruntu na analizowaną konstrukcję.
Na wartość parcia bocznego wpływają przede wszystkim:
- Kąt tarcia wewnętrznego określa zdolność ziaren gruntu do przekazywania naprężeń przez tarcie.
- Spójność gruntu wpływa na jego zachowanie, szczególnie w gruntach spoistych i przy krótkotrwałym rozpatrywaniu warunków obciążenia.
- Obciążenia na powierzchni terenu zwiększają naprężenia przekazywane na konstrukcję, na przykład za sprawą ruchu pojazdów, składowania materiałów lub sąsiednich obiektów.
- Historia naprężeń i prekonsolidacja może zmieniać relację między naprężeniami poziomymi i pionowymi, dlatego grunt normalnie skonsolidowany oraz prekonsolidowany nie musi mieć takiego samego współczynnika K.
- Sztywność i możliwość przemieszczenia konstrukcji decydują o tym, czy można rozpatrywać stan spoczynkowy, czynny czy bierny.
- Warunki wodne wpływają na naprężenia efektywne, a w określonych sytuacjach także na dodatkowe parcie hydrostatyczne.
W obliczeniach dla gruntów niespoistych współczynnik parcia spoczynkowego może być określany z zależności empirycznych, między innymi związanych z kątem tarcia wewnętrznego, jak zależność Jáky’ego. Dla gruntów prekonsolidowanych konieczne może być uwzględnienie stopnia prekonsolidowania. Konkretna metoda obliczeniowa zależy od modelu gruntu, przyjętych założeń oraz procedury projektowej.
Gdzie uwzględnia się parcie boczne gruntu?
Analiza parcia bocznego jest potrzebna wszędzie tam, gdzie konstrukcja oddziela grunt o różnym poziomie lub znajduje się poniżej terenu. Dotyczy to między innymi:
- murów oporowych podtrzymujących skarpy i nasypy,
- ścian piwnic oraz ścian fundamentowych,
- tuneli i innych konstrukcji podziemnych,
- ścianek szczelnych stosowanych przy wykopach i zabezpieczeniu brzegów.
Dobór stanu parcia powinien wynikać z rzeczywistej pracy konstrukcji. Sztywna ściana, która nie może odsunąć się od gruntu, wymaga innego podejścia niż podatny mur oporowy zdolny do niewielkiego obrotu. W złożonych warunkach, zwłaszcza przy wysokim poziomie wód gruntowych, warstwach o różnych parametrach lub istotnych obciążeniach powierzchniowych, ocena parcia wymaga pełnej analizy geotechnicznej.
Najważniejsza zasada jest prosta: parcie boczne gruntu wynika nie tylko z ciężaru zasypki, lecz także ze sposobu, w jaki konstrukcja może się odkształcać. To właśnie relacja między ruchem ściany a reakcją gruntu pozwala rozróżnić parcie spoczynkowe, czynne i bierne.
