Drenaż opaskowy to układ perforowanych rur wokół fundamentów, który przejmuje wodę gruntową i opadową, a następnie odprowadza ją do odbiornika. Działa grawitacyjnie, pod warunkiem zachowania spadku co najmniej 0,5% oraz zastosowania warstw filtracyjnych. Nie zastępuje hydroizolacji – jedynie ogranicza napór wody na fundamenty i ściany podziemne.
Czym jest drenaż opaskowy?
Drenaż opaskowy jest zewnętrznym systemem odwodnienia ułożonym wzdłuż obrysu budynku, zwykle na poziomie posadowienia ław fundamentowych. Perforowane rury drenarskie zbierają wodę znajdującą się w gruncie wokół fundamentów i kierują ją poza strefę bezpośredniego oddziaływania na budynek.
Jego zadaniem jest ograniczenie gromadzenia się wody infiltracyjnej i zmniejszenie ciśnienia hydrostatycznego działającego na ściany fundamentowe oraz ich izolację. Drenaż nie czyni jednak muru wodoszczelnym. Hydroizolacja zatrzymuje wilgoć i wodę w przegrodzie, a drenaż odprowadza jej nadmiar z gruntu. Oba rozwiązania powinny być traktowane jako elementy jednego systemu ochrony budynku.
Jak działa drenaż opaskowy?

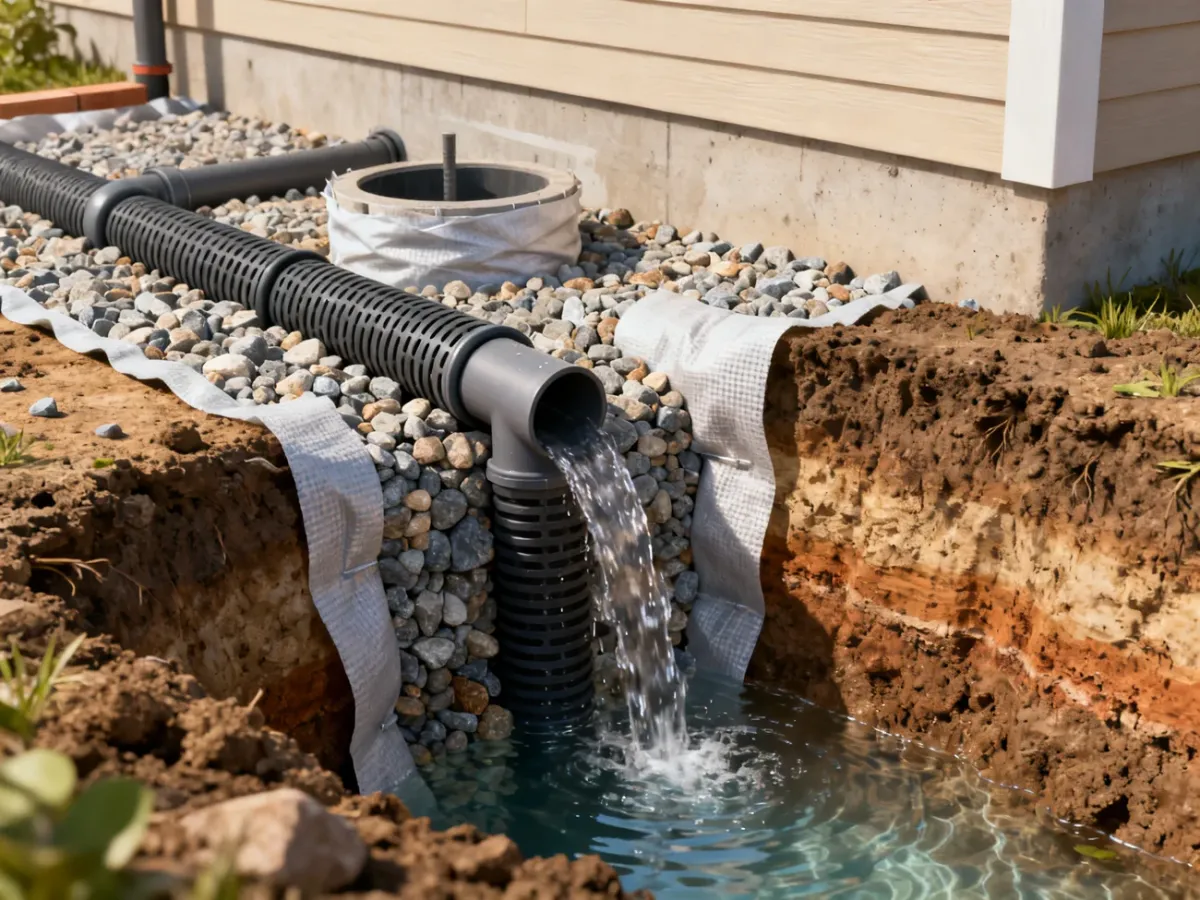

Woda przemieszczająca się w kierunku fundamentów trafia do przepuszczalnej warstwy żwiru lub innego materiału filtracyjnego. Następnie przenika przez perforację do rury drenarskiej. Rura ułożona ze spadkiem transportuje wodę do studzienki zbiorczej, kanalizacji deszczowej albo innego dopuszczonego odbiornika.
Przepływ odbywa się najczęściej grawitacyjnie. Dlatego cała trasa musi zachowywać ciągły spadek, zwykle minimum 0,5%, czyli około 5 cm różnicy poziomów na 10 m rury. Woda musi mieć również dokąd odpłynąć. Samo ułożenie perforowanej rury w gruncie nie stworzy skutecznego odwodnienia, jeśli system nie zostanie połączony ze studnią zbiorczą, kanalizacją lub innym rozwiązaniem odbioru wody.
Warstwa żwirowa doprowadza wodę do rury, a geowłóknina oddziela ją od gruntu rodzimego. Dzięki temu drobne cząstki piasku i mułu nie mieszają się z obsypką i nie zatykają perforacji. Przy wysokim poziomie wód gruntowych sam drenaż może być niewystarczający, ponieważ nie zastępuje izolacji przeciwwodnej zaprojektowanej na działanie wody pod ciśnieniem.
Kiedy drenaż jest potrzebny?
Decyzję o wykonaniu drenażu należy oprzeć na badaniach geotechnicznych, poziomie wód gruntowych, ukształtowaniu terenu i przepuszczalności gruntu. Największe znaczenie ma to, czy woda po opadach może swobodnie przemieścić się w głąb podłoża, czy zatrzymuje się przy fundamentach.
| Rodzaj gruntu | Wodoprzepuszczalność | Czy drenaż jest potrzebny? |
|---|---|---|
| Piasek i żwir | Dobra | Często nie, jeśli poziom wód gruntowych pozostaje wyraźnie poniżej fundamentów i hydroizolacja jest poprawna. |
| Piaski gliniaste | Ograniczona | Zwykle tak, szczególnie gdy po opadach woda długo utrzymuje się przy budynku. |
| Glina, ił i less | Słaba | Najczęściej tak, ponieważ woda może spiętrzać się przy ścianach fundamentowych. |
| Wysoki lub okresowo wysoki poziom wód gruntowych | Zależna od warstw podłoża | Potrzebna jest analiza projektowa. Drenaż może wspierać ochronę, ale nie zastępuje hydroizolacji przeciwwodnej. |
W gruntach przepuszczalnych drenaż nie zawsze jest konieczny. Nie oznacza to rezygnacji z izolacji pionowej i poziomej, które należy wykonać niezależnie od rodzaju podłoża. Przy wodzie gruntowej występującej powyżej poziomu posadowienia trzeba sprawdzić, czy system odwadniający jest technicznie możliwy i czy nie będzie powodował cofki.
Z czego składa się system?
Poprawnie zaplanowany drenaż opaskowy obejmuje kilka współpracujących elementów:
- Rury drenarskie – perforowane przewody, najczęściej z PVC lub PE, często o średnicy około 100 mm, które zbierają i transportują wodę.
- Obsypka żwirowa – przepuszczalna warstwa wokół rury, zwykle wykonywana z płukanego żwiru o frakcji 8–16 mm.
- Geowłóknina – filtr oddzielający żwir od gruntu i ograniczający zamulenie systemu.
- Studzienki rewizyjne – umieszczane przy narożnikach, zmianach kierunku oraz w wybranych odstępach, aby umożliwić kontrolę i płukanie rur.
- Studzienka zbiorcza i odbiornik – najniższy punkt instalacji, z którego woda odpływa do kanalizacji, zbiornika, rowu lub innego dopuszczonego miejsca.
W gruntach gliniastych można stosować rury z odpowiednio dobraną otuliną filtracyjną, ale sama otulina nie zawsze eliminuje potrzebę wykonania obsypki. O jej rodzaju powinny decydować warunki gruntowo-wodne i projekt systemu.
Jak zamontować drenaż opaskowy krok po kroku?
Głębokość i przebieg instalacji trzeba dopasować do poziomu fundamentów. Przy istniejącym budynku wykop wymaga szczególnej ostrożności, ponieważ jednoczesne odsłonięcie wszystkich ścian może naruszyć stateczność posadowienia. Kolejność wykonania warstw przedstawia się następująco:
- Rozpoznaj warunki gruntowe – sprawdź rodzaj i uwarstwienie gruntu, poziom wód gruntowych oraz miejsce, do którego można odprowadzić wodę.
- Wykonaj wykop – przygotuj trasę wokół fundamentów na poziomie określonym w projekcie. Rura nie powinna znajdować się poniżej fundamentu bez specjalnej analizy ryzyka naruszenia podłoża.
- Przygotuj podłoże – wyrównaj dno i wykonaj stabilną warstwę filtracyjną. Podłoże musi umożliwiać utrzymanie zaprojektowanego spadku.

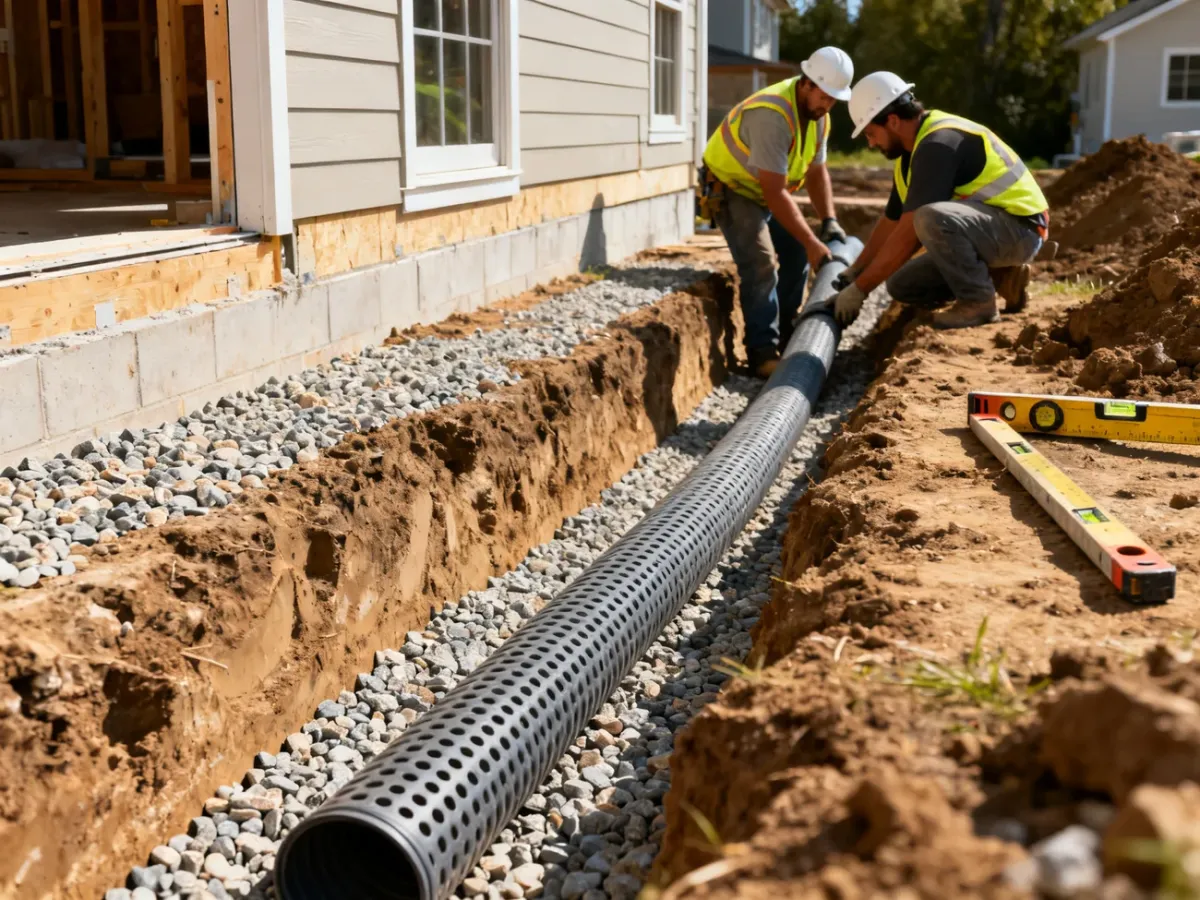

- Ułóż rury drenarskie – prowadź je możliwie prostą trasą, ze spadkiem minimum 0,5% w kierunku studzienki zbiorczej. Przed zasypaniem sprawdź poziomy na całym obwodzie.
- Wykonaj obsypkę – otocz rurę płukanym żwirem, zapewniając warstwę filtracyjną również nad nią. W praktyce często stosuje się co najmniej około 20 cm żwiru powyżej rury.

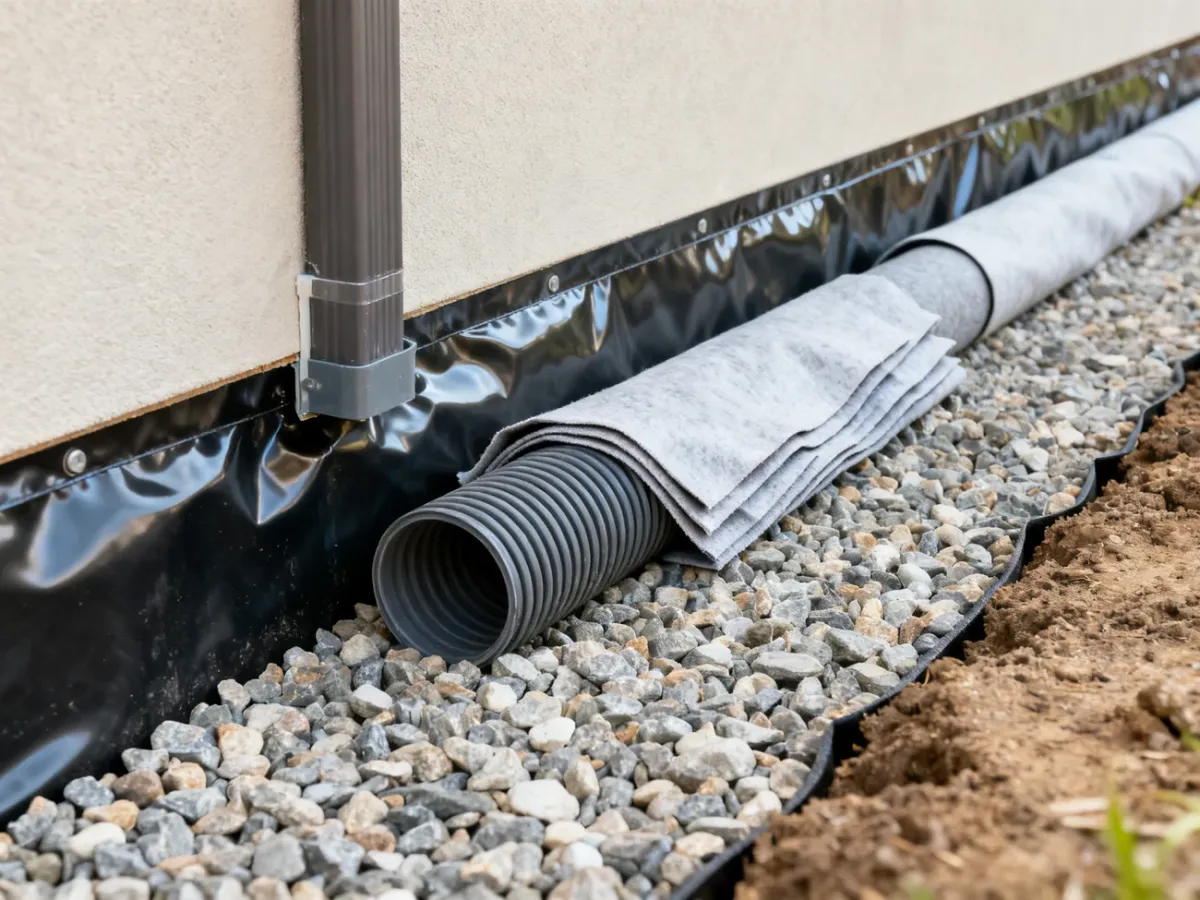

- Owiń warstwę geowłókniną – materiał powinien oddzielać obsypkę od gruntu na całym obwodzie, a nie tylko przykrywać ją od góry.
- Zamontuj studzienki – umieść je w narożnikach, przy zmianach kierunku oraz w miejscach umożliwiających późniejsze czyszczenie. Najniższą studzienkę wyposaż w osadnik, jeśli przewiduje to system.
- Podłącz odbiornik wody i zasyp wykop – zastosuj pełną rurę odpływową za studzienką zbiorczą, a wykop zasypuj warstwami, nie uszkadzając izolacji ani rur.

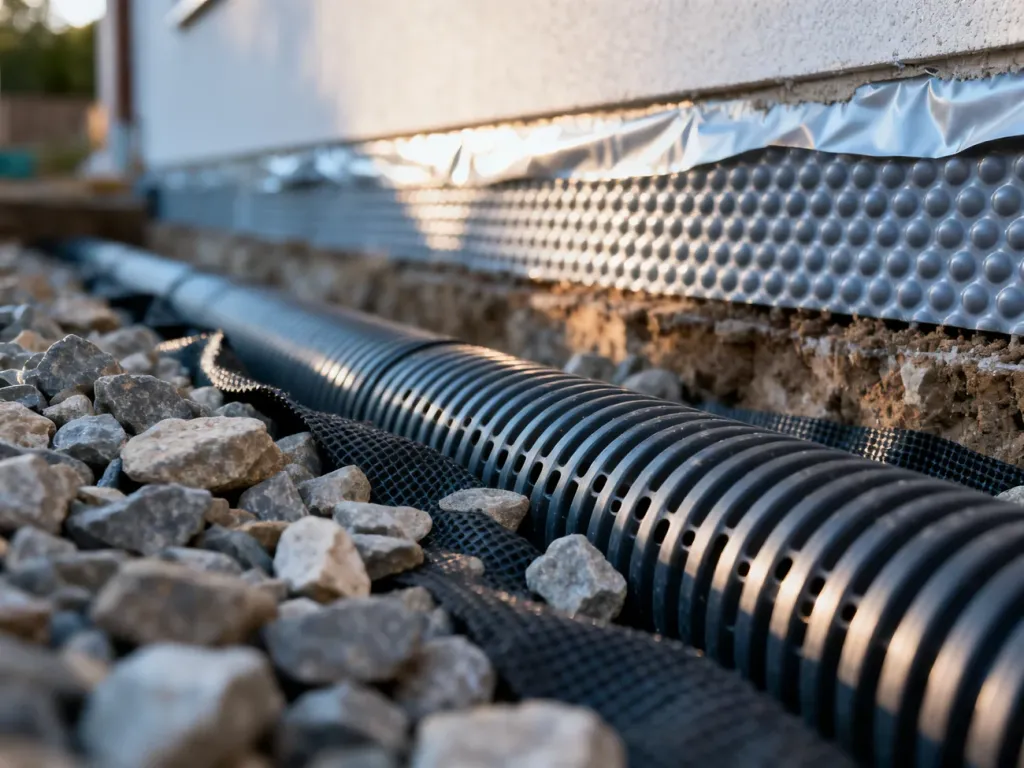

Wzdłuż ściany fundamentowej może być potrzebna pionowa warstwa drenująca, na przykład mata drenażowa. Chroni ona hydroizolację i kieruje wodę w dół, do obsypki. Materiały termoizolacyjne, takie jak XPS o współczynniku przewodzenia ciepła λ około 0,033–0,035 W/mK, pełnią inną funkcję i nie zastępują ani hydroizolacji, ani rury drenarskiej.
Na jakie błędy uważać?
Nawet dobre materiały nie zapewnią działania instalacji, jeśli wykonanie zaburzy przepływ lub dopuści do szybkiego zamulenia. Najczęstsze błędy to:
- Brak ciągłego spadku albo skierowanie go w przeciwną stronę niż odpływ.
- Ułożenie rury zbyt wysoko, poniżej fundamentu lub bez stabilnego podłoża.
- Brak geowłókniny albo zastosowanie materiału, który nie filtruje drobnych cząstek gruntu.
- Wykonanie obsypki z niewłaściwego, ostrego lub niepłukanego kruszywa.
- Brak studzienek rewizyjnych, który uniemożliwia kontrolę i płukanie rur.
- Odprowadzenie wody bez sprawdzenia, czy odbiornik nie spowoduje cofki.
- Traktowanie drenażu jako zamiennika hydroizolacji fundamentów.
Studzienki należy kontrolować, zwłaszcza po intensywnych opadach i przy pojawieniu się wilgoci w piwnicy. Osad, ograniczony odpływ albo brak wody tam, gdzie wcześniej przepływała, może wskazywać na zamulenie lub uszkodzenie instalacji.
Właściwie zaprojektowany drenaż opaskowy zmniejsza ilość wody przy fundamentach i ogranicza ciśnienie hydrostatyczne. O jego skuteczności decydują jednak nie same rury, lecz cały układ: rozpoznanie gruntu, ciągły spadek, filtracja, studzienki, drożny odbiornik oraz szczelna hydroizolacja budynku.
Przy wysokim poziomie wód gruntowych, renowacji istniejącego budynku lub wykonywaniu wykopu przy fundamentach decyzję o rozwiązaniu drenażu należy skonsultować z projektantem, geotechnikiem albo kierownikiem budowy.
