Wskaźnik zagęszczenia gruntu Is określa stosunek gęstości objętościowej szkieletu gruntowego uzyskanej w terenie do maksymalnej gęstości suchej wyznaczonej w badaniu Proctora. Parametr służy przede wszystkim do kontroli jakości gruntów nasypowych, ponieważ wpływa na nośność podłoża, stabilność konstrukcji i ryzyko późniejszych osiadań.
Czym jest wskaźnik zagęszczenia gruntu?
Wskaźnik zagęszczenia, oznaczany symbolem Is, opisuje stopień zagęszczenia gruntu wbudowanego podczas robót ziemnych. W praktyce porównuje się gęstość objętościową szkieletu gruntowego w miejscu wykonania nasypu lub zasypki z maksymalną gęstością suchą, którą można uzyskać dla danego materiału w warunkach laboratoryjnych.
Gęstość objętościowa szkieletu gruntowego odnosi się do masy stałych cząstek gruntu przypadającej na objętość zajmowaną przez szkielet, bez uwzględniania wody i powietrza. Im lepiej ułożą się ziarna i im mniej pustek pozostanie między nimi, tym większa będzie gęstość suchego szkieletu.
Is stosuje się do gruntów nasypowych, czyli przemieszczonych i wbudowanych przez człowieka. Parametr pozwala ocenić, czy wykonana warstwa osiągnęła wymagania przyjęte w projekcie. Zbyt małe zagęszczenie może prowadzić do nierównomiernego osiadania, obniżenia nośności, deformacji nawierzchni lub uszkodzeń elementów wykonanych powyżej.
Wskaźnik Is a stopień zagęszczenia ID
Te dwa pojęcia bywają mylone, choć opisują różne sytuacje geotechniczne. Wskaźnik Is dotyczy zagęszczenia gruntu nasypowego, natomiast stopień zagęszczenia ID charakteryzuje przede wszystkim naturalny stan gruntów niespoistych, takich jak piaski, pospółki i żwiry.
| Cecha | Wskaźnik zagęszczenia Is | Stopień zagęszczenia ID |
|---|---|---|
| Rodzaj gruntu | Grunty nasypowe, wbudowane i zagęszczane podczas robót | Grunty rodzime, oceniane w stanie naturalnym |
| Co opisuje? | Relację między gęstością uzyskaną w terenie a gęstością maksymalną | Naturalny stan zagęszczenia gruntu niespoistego |
| Podstawa określenia | Badanie Proctora i pomiar gęstości w terenie | Badania terenowe i zależności stosowane dla gruntu naturalnego |
| Interpretacja | Najczęściej wartość zbliżona do 1,00, zgodnie z wymaganiami projektu | ID ≤ 0,33 – grunt luźny, 0,33 < ID ≤ 0,67 – średniozagęszczony, ID > 0,67 – zagęszczony |
Nie należy więc zastępować jednego parametru drugim. W dokumentacji opisującej naturalne podłoże zwykle podaje się ID, a przy kontroli nasypu, zasypki wykopu lub warstwy podbudowy sprawdza się Is.
Jak obliczyć wskaźnik zagęszczenia?
Wskaźnik zagęszczenia oblicza się ze wzoru:
Is = ρd / ρd,max
gdzie:
- ρd – gęstość objętościowa szkieletu gruntowego oznaczona w próbce pobranej z badanego miejsca w terenie
- ρd,max – maksymalna gęstość objętościowa szkieletu gruntowego wyznaczona laboratoryjnie
- Is – bezwymiarowy wskaźnik zagęszczenia, często zapisywany również w procentach
Jeżeli w terenie uzyskano gęstość 1,80 Mg/m³, a badanie referencyjne dało maksymalną gęstość 1,90 Mg/m³, to Is wynosi około 0,947, czyli 94,7%. O tym, czy taki wynik jest wystarczający, decydują wymagania dokumentacji projektowej, a nie sama wartość obliczona ze wzoru.

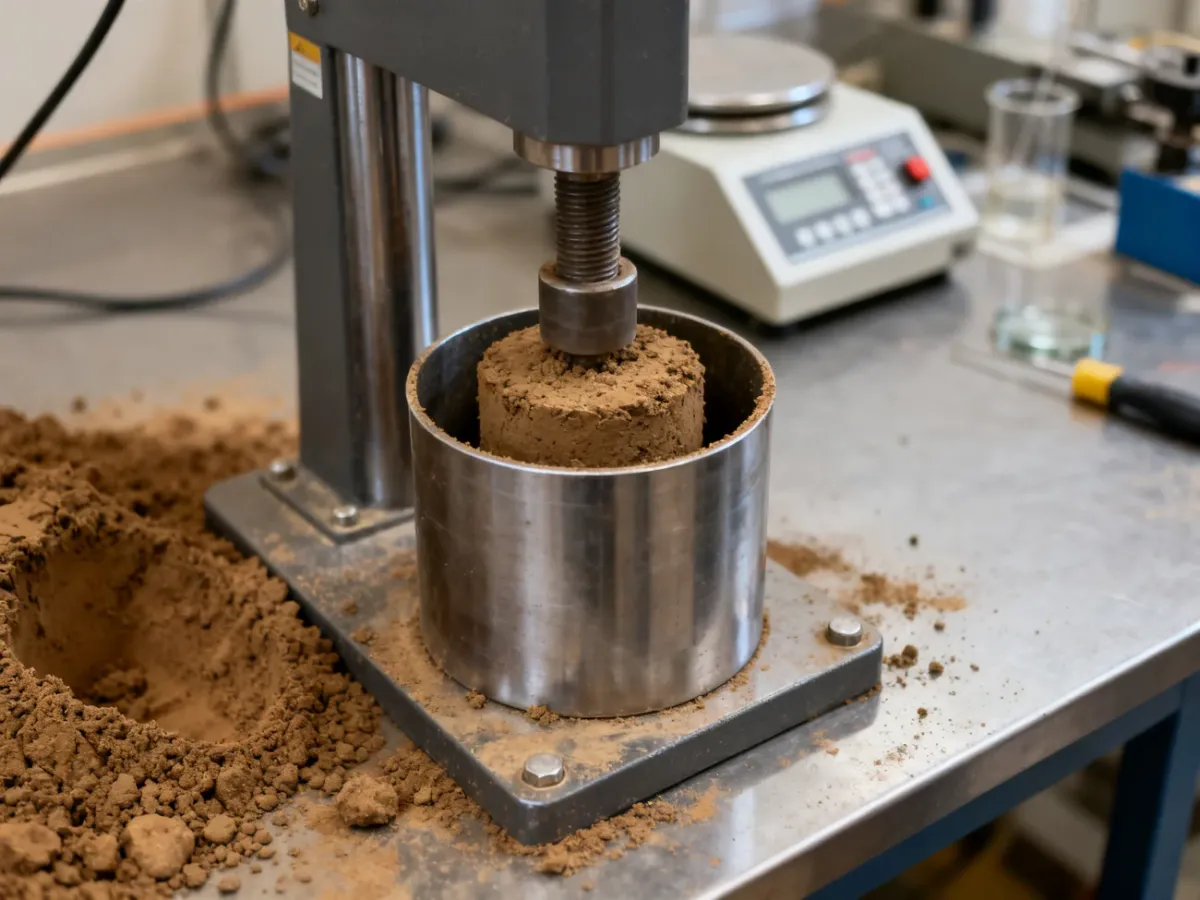

Znaczenie badania Proctora
Wartość ρd,max wyznacza się w badaniu Proctora. Próbkę gruntu zagęszcza się w cylindrze przy kilku poziomach wilgotności, a następnie określa zależność między wilgotnością a uzyskaną gęstością suchego szkieletu. Najwyższy punkt tej zależności odpowiada maksymalnej gęstości suchej i wilgotności optymalnej wopt.
Wilgotność ma bezpośredni wpływ na możliwość osiągnięcia wymaganego Is. Grunt zbyt suchy może stawiać duży opór podczas zagęszczania, a grunt nadmiernie wilgotny może nie osiągnąć wymaganej gęstości, ponieważ woda zajmuje przestrzenie między ziarnami. Dlatego sam dobór sprzętu nie zastępuje kontroli wilgotności materiału.
Jak sprawdza się zagęszczenie w terenie?
Kontrola obejmuje wyznaczenie gęstości gruntu w miejscu wbudowania oraz odniesienie wyniku do wartości referencyjnej z laboratorium. W praktyce stosuje się kilka metod:
- Pobranie próbki cylindrem – z terenu pobiera się grunt w cylindrze o znanej objętości, a w laboratorium oznacza jego gęstość i porównuje ją z wynikiem badania Proctora
- Sondowanie sondą lekką – liczba uderzeń potrzebnych do zagłębiania sondy pozwala ocenić stan gruntu, przede wszystkim jego stopień zagęszczenia, a w określonych przypadkach także oszacować Is z wykorzystaniem zależności empirycznych

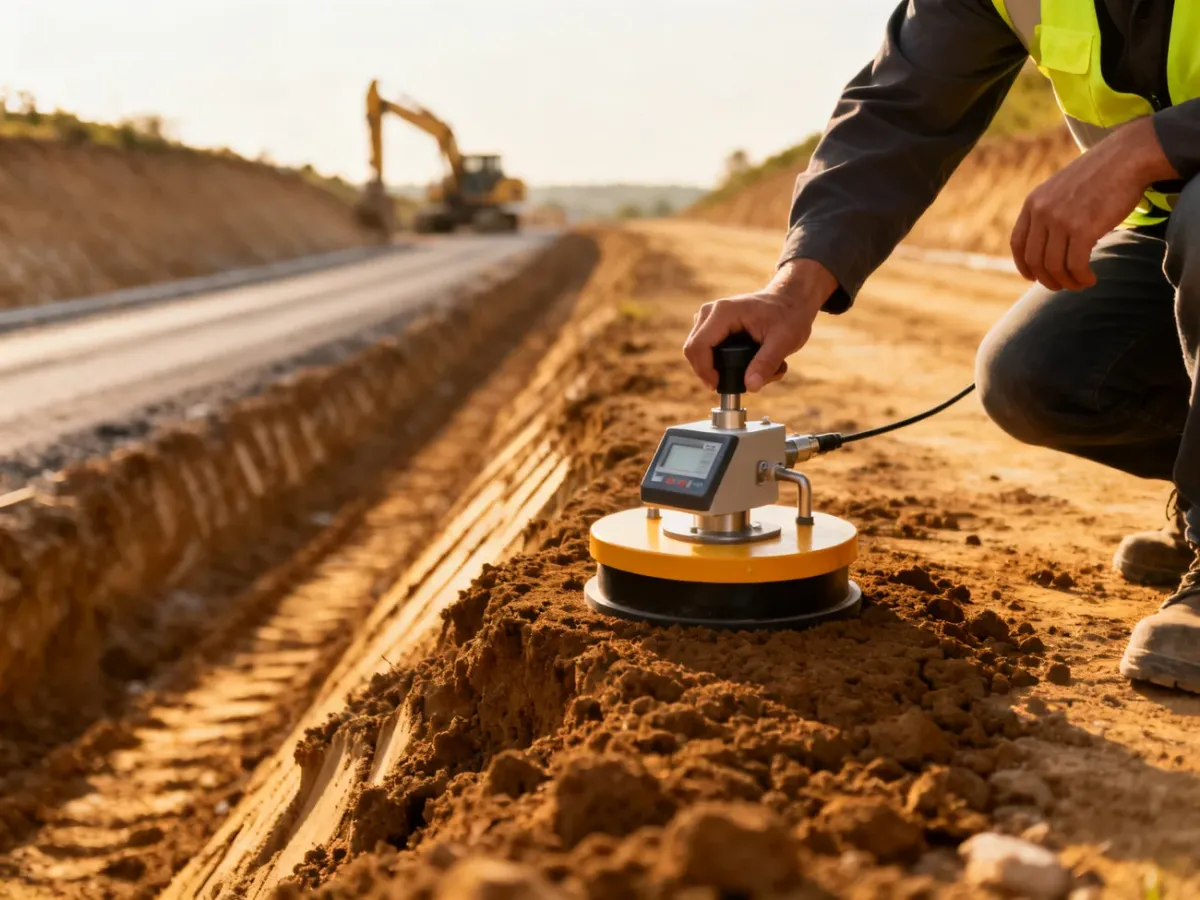

- Metoda lekkiej płyty dynamicznej – urządzenie mierzy dynamiczny moduł odkształcenia podłoża, co umożliwia szybką kontrolę warstwy w warunkach terenowych
Lekka płyta dynamiczna jest ceniona za krótki czas pomiaru, który zwykle wynosi kilkadziesiąt sekund. Jej zastosowanie ma jednak ograniczony zasięg, typowo do około 0,3 m w głąb podłoża. Głębsze warstwy wymagają innej organizacji badań, na przykład wykonania odkrywek lub pobrania próbek z odpowiedniej głębokości.
Wynik badania terenowego należy interpretować razem z rodzajem gruntu, grubością układanej warstwy, wilgotnością oraz metodą zagęszczania. Pomiar wykonany wyłącznie w górnej części zbyt grubej warstwy nie potwierdza właściwego zagęszczenia jej dolnych partii.
Jak przebiega kontrola jakości zagęszczenia?
W typowej kontroli robót ziemnych kolejność działań wygląda następująco:
- Laboratorium określa właściwości materiału i wyznacza ρd,max oraz wilgotność optymalną wopt.
- Projektant lub specyfikacja techniczna wskazuje wymaganą wartość Is dla danej warstwy i zastosowania.
- Wykonawca układa grunt warstwami i zagęszcza go przy wilgotności oraz energii dostosowanej do materiału.
- Laboratorium lub osoba uprawniona wykonuje pomiar w terenie i porównuje wynik z wymaganiem projektowym.
Jakie wymagania Is wynikają z projektu i norm?
Nie ma jednej uniwersalnej wartości wskaźnika zagęszczenia obowiązującej dla każdej budowy. Wymaganie zależy między innymi od rodzaju konstrukcji, funkcji warstwy, obciążenia, kategorii ruchu drogowego, rodzaju gruntu i głębokości poniżej powierzchni.
W materiałach technicznych często spotyka się wartości w przybliżeniu od 0,95 do 1,00, ale nie można traktować ich jako automatycznych wymagań. W konkretnym projekcie może być wymagana inna wartość, a dokumentacja drogowa może różnicować parametry dla górnej i głębszych warstw podłoża. Znaczenie ma także grubość warstwy, ponieważ wymaganie dotyczące 20 cm nie musi oznaczać identycznego wymagania dla zasypki położonej głębiej.
Punktem odniesienia może być PN-S-02205:1998, lecz wiążące dla realizacji są przede wszystkim zapisy projektu, specyfikacji technicznej i warunków kontraktu. Jeżeli dokumentacja przywołuje określoną normę lub metodę badania, należy stosować ją zgodnie z zapisami kontraktu. W razie braku jednoznacznych wymagań wartości Is powinny zostać ustalone z projektantem lub osobą odpowiedzialną za dokumentację geotechniczną.
Przed rozpoczęciem zagęszczania trzeba też potwierdzić przydatność materiału. Ocenia się między innymi jego uziarnienie, wilgotność i podatność na zagęszczanie. Sam wysoki wynik pojedynczego pomiaru Is nie potwierdza, że materiał jest właściwy dla całej konstrukcji ani że poprawnie wykonano wszystkie warstwy.
Is jest więc parametrem kontroli wykonania nasypu lub zasypki, a nie samodzielną oceną całego podłoża. Aby prawidłowo go zastosować, trzeba znać wynik badania Proctora, wymaganie projektowe, głębokość kontrolowanej warstwy i metodę pomiaru.
Wymagania dotyczące zagęszczenia należy każdorazowo sprawdzić w dokumentacji projektowej i specyfikacji technicznej. W przypadku rozbieżności interpretacyjnych decyzję powinien podjąć projektant lub uprawniony geotechnik.
