Wykop zabezpiecza się przed zalaniem na dwa sposoby: doraźnie przed wodą opadową oraz systemowo przed napływem wód gruntowych. Trzeba odprowadzić wodę od krawędzi, osłonić skarpy i dobrać obudowę do warunków gruntowo-wodnych. Po każdym deszczu przed wejściem ludzi do wykopu konieczna jest kontrola skarp i obudowy przez osobę uprawnioną, a przy trudnych warunkach także inspekcja geotechniczna.
Dlaczego woda zagraża wykopowi?
Woda opadowa może spływać z powierzchni terenu do wykopu, rozmywać skarpy i zmniejszać spójność gruntu. W efekcie pojawiają się pęknięcia, osunięcia oraz lokalne podmycia. Wody gruntowe są jeszcze trudniejszym zagrożeniem, ponieważ mogą napływać stale, także bez opadów, a ich wypływ może destabilizować dno i ściany wykopu.
Ochrona przed deszczem nie rozwiązuje więc problemu wysokiego poziomu wód gruntowych. Płytki wykop w stabilnym gruncie można zwykle zabezpieczyć metodami tymczasowymi, natomiast wykop głęboki, nawodniony lub położony przy istniejącej zabudowie wymaga projektu obudowy i analizy geotechnicznej.
Jak szybko zabezpieczyć wykop przed deszczem?
Przed opadami trzeba przede wszystkim odciąć dopływ wody z powierzchni terenu. W pasie przy górnej krawędzi wykopu formuje się spadki kierujące wodę na zewnątrz. W praktyce często przyjmuje się spadek rzędu 2–5%, ale jego wartość i sposób wykonania powinny wynikać z warunków na budowie oraz dokumentacji.
Najczęściej stosuje się kilka uzupełniających się rozwiązań:
- Spadki terenu kierują wodę opadową z dala od krawędzi wykopu.

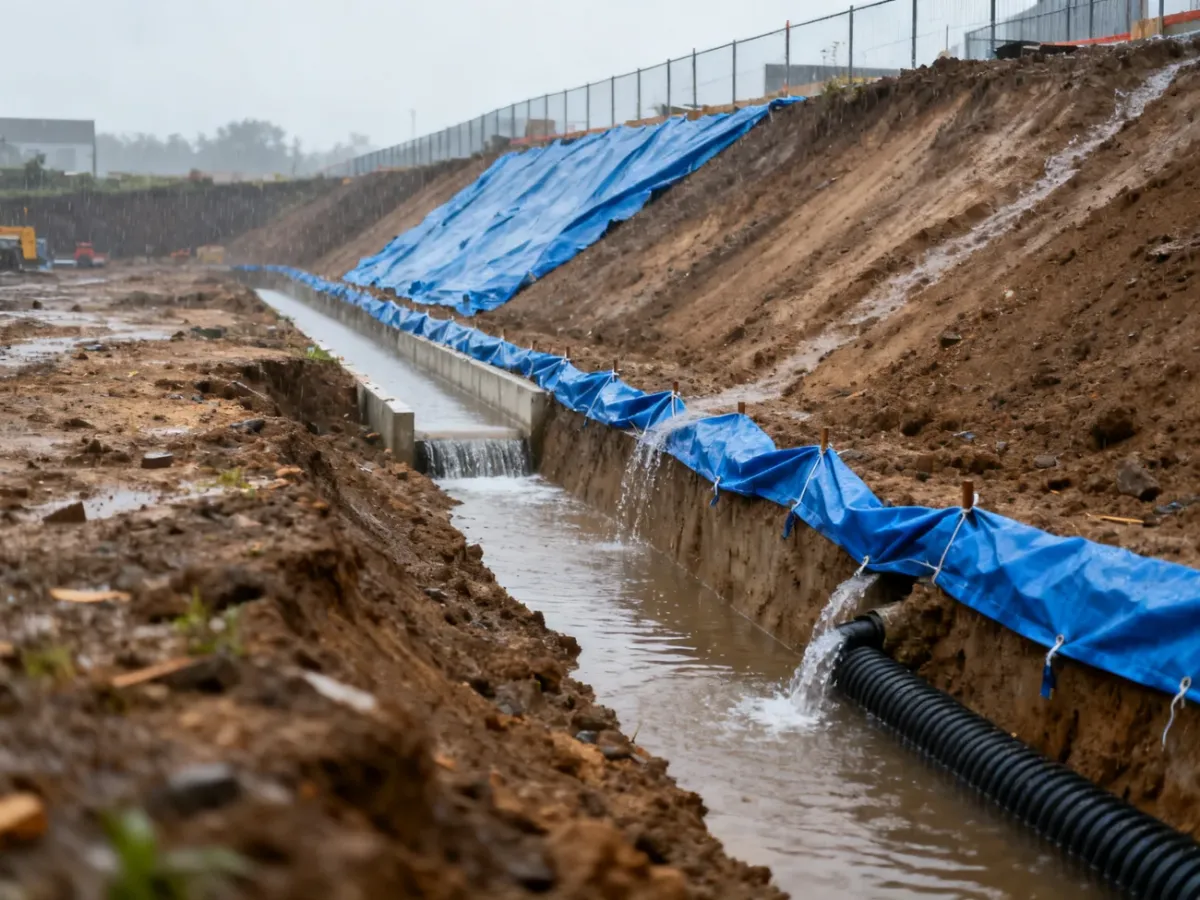

- Rowy opaskowe przechwytują spływ powierzchniowy i odprowadzają go do bezpiecznego miejsca.
- Plandeki i folie ograniczają bezpośrednie nasiąkanie skarp podczas krótkotrwałych, intensywnych opadów.
- Drenaż liniowy z rur perforowanych lub odwodnienie punktowe zbierają wodę, która mimo zabezpieczeń przedostanie się do wykopu.
Plandeka nie może zastępować stabilnej obudowy. Należy ją zamocować tak, aby wiatr nie zerwał osłony i aby woda nie była kierowana na jedną, przeciążoną część skarpy. Rowy i odpływy trzeba regularnie oczyszczać, ponieważ zamulenie szybko ogranicza ich działanie.
Jakie zabezpieczenia stosować przy wodach gruntowych?
Gdy zwierciadło wód gruntowych znajduje się powyżej dna wykopu, same folie, plandeki i rowy opaskowe nie wystarczą. Potrzebne może być obniżenie poziomu wody, wykonanie szczelnej obudowy albo połączenie obu metod. Dobór technologii zależy od rodzaju gruntu, głębokości wykopu, obciążeń przy krawędzi, sąsiednich budynków i wymaganej szczelności.
| Metoda | Zastosowanie | Skuteczność wobec wody |
|---|---|---|
| Rowy opaskowe | Woda opadowa i spływ powierzchniowy przy płytkich wykopach | Dobra przy opadach, niewystarczająca dla wód gruntowych |
| Ścianki szczelne Larsena | Wykopy w gruntach nawodnionych, także poniżej poziomu wód | Wysoka, jeśli grodzice są prawidłowo zagłębione i połączone |
| Igłofiltry | Obniżanie poziomu wód gruntowych wokół wykopu | Wysoka przy właściwie zaprojektowanym układzie pompowania |
| Palisady CFA | Wykopy przy zabudowie, gdzie trzeba ograniczyć drgania | Od ograniczonej do wysokiej, zależnie od szczelności układu |
| Przesłony gruntowe i ściany szczelinowe | Głębokie wykopy i stały napływ wody | Wysoka, przy prawidłowym wykonaniu i uszczelnieniu |

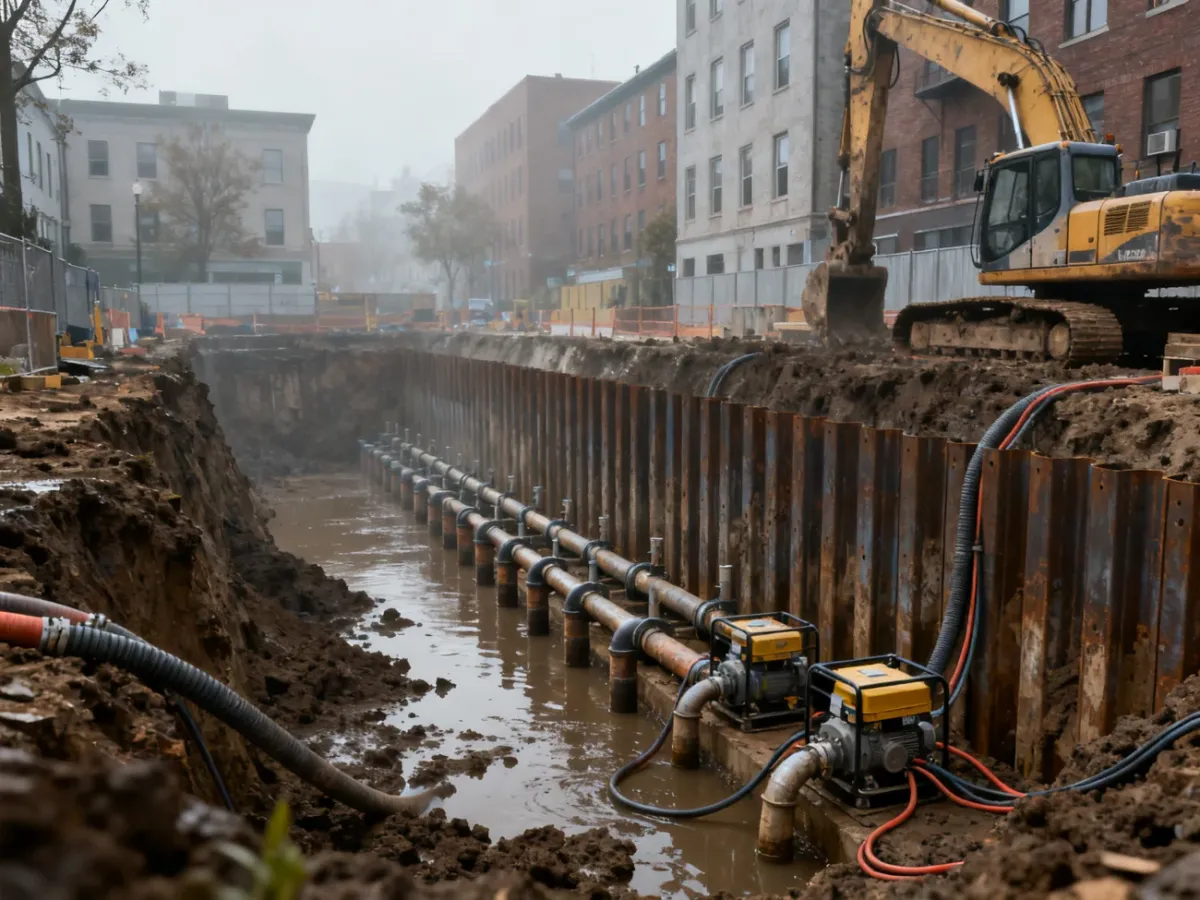

Ścianki szczelne, nazywane także ściankami Larsena, tworzą pionową obudowę z zazębiających się grodzic stalowych. Mogą ograniczać napływ wody i jednocześnie chronić przed osuwaniem gruntu. W zależności od projektu stosuje się ich wbijanie, wwibrowywanie albo wciskanie statyczne. Trzeba jednak uwzględnić możliwe drgania i wpływ robót na sąsiednie obiekty.
Palisady wykonywane w technologii CFA oraz inne pale wiercone są przydatne w zwartej zabudowie, gdy ograniczenie drgań ma duże znaczenie. Ścianka berlińska dobrze sprawdza się jako tymczasowa obudowa gruntu, lecz sama nie zapewnia takiej szczelności jak obudowa przeznaczona do odcięcia napływu wód.
Igłofiltry służą do czasowego obniżenia zwierciadła wód gruntowych. Pompy muszą pracować zgodnie z projektem odwodnienia, ponieważ zbyt intensywne odpompowywanie może powodować wypłukiwanie drobnych frakcji gruntu, osiadania lub podmycie sąsiednich fundamentów. W trudnych warunkach stosuje się także przesłony gruntowe, ściany szczelinowe albo iniekcję, na przykład Jet Grouting.
Co zrobić, gdy wykop zostanie zalany?
Po intensywnym deszczu lub nagłym napływie wody nie należy wchodzić do wykopu w celu szybkiego usunięcia problemu. Najpierw trzeba odsunąć ludzi i sprzęt od krawędzi, ponieważ nasiąknięty grunt może utracić stateczność bez widocznych wcześniej oznak.
Procedura reagowania powinna obejmować następujące działania:
- Wstrzymaj prace i sprawdź z bezpiecznej odległości poziom wody, stan skarp oraz ewentualne pęknięcia przy krawędzi.
- Odłącz lub zabezpiecz instalacje i urządzenia, które mogły zostać zalane.
- Usuń wodę pompami dobranymi do warunków, kontrolując, czy odpompowywanie nie wypłukuje gruntu ani nie podmywa obudowy.
- Usuń przyczynę dopływu, na przykład udrożnij rów opaskowy, wzmocnij odpływ lub uruchom zaprojektowany system igłofiltrów.
- Zleć ocenę skarp, dna i obudowy osobie uprawnionej, a przy oznakach utraty stateczności wykonaj inspekcję geotechniczną.
- Dopuść pracowników do wykopu dopiero po potwierdzeniu, że konstrukcja i dojścia są bezpieczne.
Odpompowanie wody nie przywraca automatycznie wcześniejszej nośności gruntu. Jeżeli pojawiły się osuwiska, rozluźnienie dna, wybrzuszenie ścian albo przecieki przez obudowę, dalsze prace wymagają decyzji projektanta lub geotechnika.
Lista kontrolna po deszczu
Przed wznowieniem robót osoba odpowiedzialna za prowadzenie prac powinna sprawdzić co najmniej:
- Stan skarp, w tym pęknięcia, osunięcia, rozmycia i odspojenia gruntu.
- Stan obudowy, rozpór, kotew, grodzic oraz połączeń między elementami.
- Poziom wody w wykopie i działanie pomp, rowów, studzienek oraz drenażu.
- Odległość materiałów, maszyn i urobku od krawędzi wykopu.
- Stan zejść, drabin, balustrad, oznakowania i oświetlenia ostrzegawczego.
Każde rozpoczęcie robót po przerwie, a szczególnie po deszczu, wymaga sprawdzenia stanu obudowy lub skarp. Przy wykopach głębszych, nawodnionych, położonych przy budynkach albo wykonywanych w gruncie o niepewnych parametrach nie należy poprzestawać na oględzinach pracownika budowy. Potrzebna jest ocena osoby uprawnionej, a w razie wątpliwości – inspekcja geotechniczna.
Najważniejsze zasady bezpieczeństwa
Wykop dostępny dla osób postronnych trzeba zabezpieczyć przed wpadnięciem. Stosuje się balustrady, oznakowanie i światła ostrzegawcze, a w uzasadnionych przypadkach także szczelne przykrycie. Przy głębokości większej niż 1 m należy zapewnić bezpieczne zejście, a jego rozmieszczenie dostosować do długości wykopu.
Nie wolno wchodzić do wykopu bez kontroli po opadach, mrozie, dłuższej przerwie ani po zauważeniu zmiany geometrii skarp. Wykop w gruncie nawodnionym, głębszy niż 1 m lub położony przy istniejącej zabudowie powinien być oceniony na etapie projektu przez geotechnika i konstruktora.
Najtańsze zabezpieczenia – spadki, rowy i osłony – wystarczają głównie przy krótkotrwałym zagrożeniu opadowym. Stały napływ wód gruntowych wymaga odwodnienia i szczelnej obudowy zaprojektowanej dla konkretnego gruntu. Po każdym deszczu bezpieczeństwo trzeba potwierdzić kontrolą skarp i obudowy, zanim ktokolwiek ponownie wejdzie do wykopu.
Treść ma charakter informacyjny. Dobór obudowy, odwodnienia i sposobu prowadzenia robót ziemnych powinien wynikać z dokumentacji projektowej, rozpoznania geotechnicznego oraz obowiązujących przepisów BHP.
