Wymiana gruntu opłaca się zwykle przy płytkiej warstwie słabego podłoża, natomiast palowanie rozważa się wtedy, gdy grunt organiczny, miękki lub niekontrolowany zalega głęboko. Granicą ekonomiczną często okazuje się około 3,5 m, ale nie jest to sztywna reguła. O wyborze decydują badania geotechniczne, poziom wód, parametry gruntu i obciążenia budynku, a nie sama preferencja inwestora.
Kiedy wymiana gruntu staje się nieopłacalna?
Wymiana gruntu polega na usunięciu słabej warstwy i zastąpieniu jej materiałem mineralnym o wymaganej nośności. To rozwiązanie płytkie, ponieważ poprawia warunki bezpośrednio pod fundamentem, ale nie zmienia parametrów gruntu zalegającego głębiej.
Jeżeli słaba warstwa ma kilkadziesiąt centymetrów lub około 1–2 m, wymiana często jest prostsza niż wykonywanie fundamentu głębokiego. Przy głębokości zbliżającej się do 3,5 m rośnie ilość wykopu, kruszywa i materiału do wywozu. Pojawiają się też koszty zabezpieczenia ścian wykopu, odwodnienia oraz utrzymania bezpiecznych warunków pracy. Wtedy palowanie albo wzmocnienie podłoża może być tańsze i mniej ryzykowne.
Podana granica ma charakter orientacyjny. Woda gruntowa, ograniczony dostęp, odległość od kopalni kruszywa, zanieczyszczenie gruntu i konieczność wykonania ścianek szczelnych mogą sprawić, że wymiana przestanie być opłacalna znacznie wcześniej.
| Cecha | Wymiana gruntu | Palowanie |
|---|---|---|
| Typowa głębokość zastosowania | Płytkie warstwy słabego gruntu, często do około 3,5 m | Głębokie warstwy słabonośne, gdy trzeba sięgnąć do gruntu nośnego |
| Mechanizm działania | Usunięcie słabego materiału i zastąpienie go zagęszczonym kruszywem | Przekazanie obciążeń przez pobocznicę i podstawę pala |
| Koszt | Rośnie wraz z kubaturą wykopu, transportem i odwodnieniem | Zależy od liczby, długości i technologii pali oraz mobilizacji sprzętu |
| Najlepsze zastosowanie | Cienkie warstwy nasypów, humusu, luźnych piasków lub miękkiej gliny | Głębokie torfy, namuły, grube warstwy miękkich gruntów i trudne nasypy |
| Główne ograniczenie | Nie rozwiązuje problemu głębokiego słabego podłoża | Wymaga projektu, specjalistycznego sprzętu i właściwego połączenia z fundamentem |
Nie należy porównywać wyłącznie ceny za metr sześcienny wymienianego gruntu z ceną metra pala. W pierwszym wariancie trzeba uwzględnić wykop, wywóz, zakup i dowóz kruszywa, zagęszczanie, badania oraz ewentualne odwodnienie. W drugim dochodzą między innymi mobilizacja wiertnicy, wykonanie oczepu lub płyty oraz rozwiązanie połączenia pali z konstrukcją.

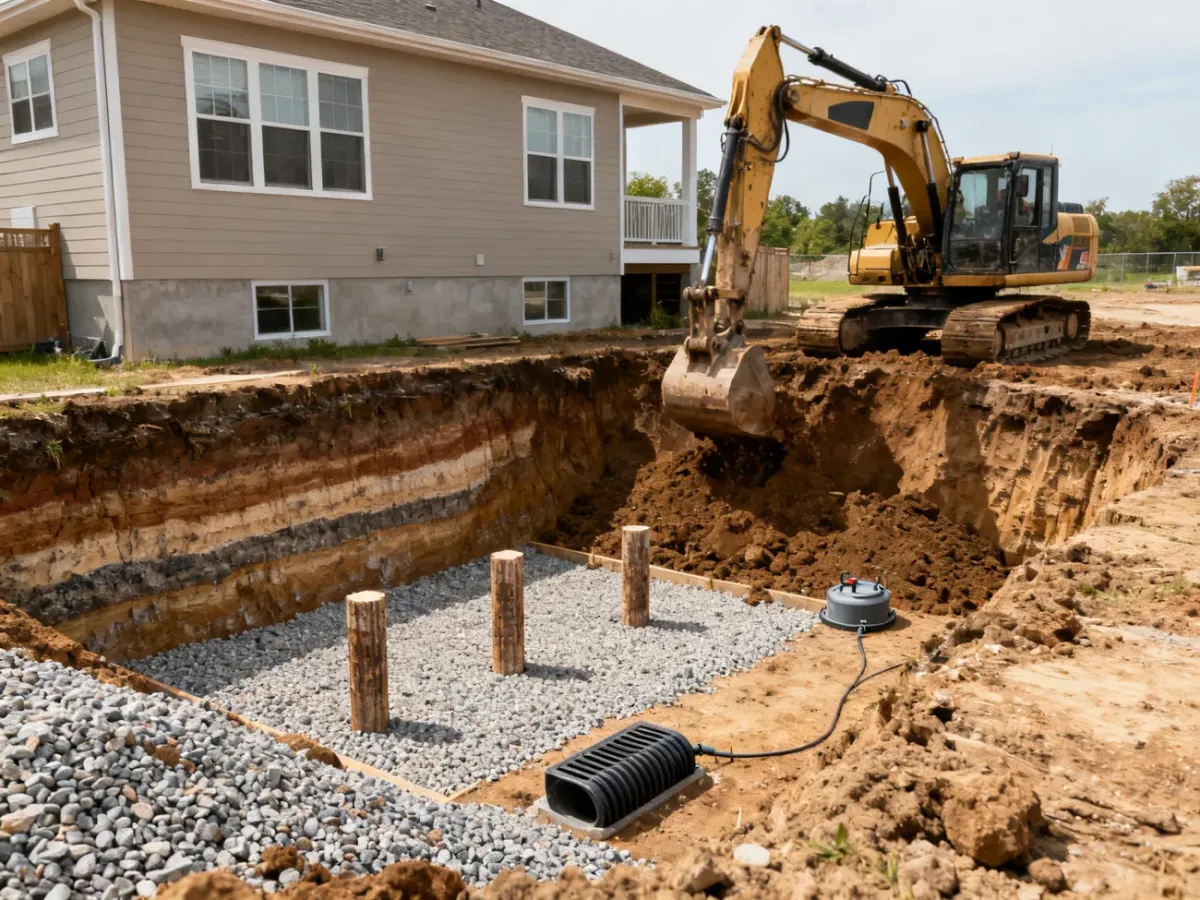

Na czym polega wymiana gruntu i jakie są jej ryzyka?
Najpierw należy rozpoznać układ warstw i ustalić zakres robót. Słaby grunt usuwa się do stropu warstwy nośnej, a następnie wbudowuje materiał określony w projekcie. Zasypki wykonuje się warstwami, każdą z nich osobno zagęszczając. Sama obecność twardego kruszywa w wykopie nie oznacza jeszcze, że podłoże osiągnęło wymaganą nośność.

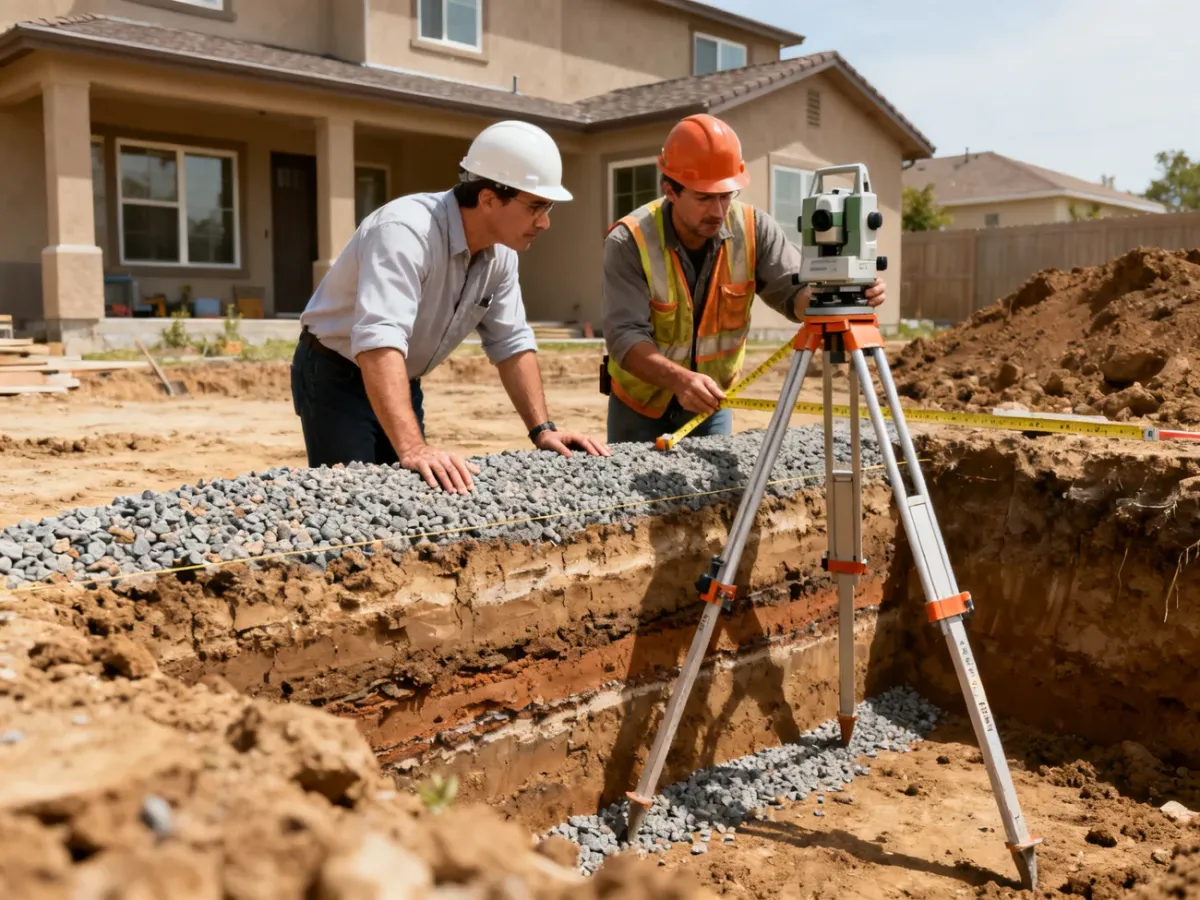

Kontrolę zagęszczenia prowadzi się między innymi płytą VSS lub sondowaniem. Wynik powinien odpowiadać wymaganiom projektu. W przytoczonych materiałach jako przykładowe kryterium wskazano moduł odkształcenia E2 ≥ 100 MPa, ale dokładne wymagania zależą od konstrukcji i dokumentacji geotechnicznej.
Wymiana musi mieć właściwy zasięg w planie. Wykonanie jej tylko pod obrysem ław może pozostawić słaby grunt przy krawędzi fundamentu. Przy nachylonym stropie warstwy nośnej albo skarpie zakres wymiany może wymagać obliczeń stateczności i większej odsadzki. Pozostawiona w podłożu soczewka gruntu organicznego lub luźnego może powodować nierównomierne osiadanie.
Poziom wody gruntowej zmienia technologię i koszt robót. Jeżeli dno wymiany znajduje się poniżej zwierciadła wody, konieczne może być odwodnienie, na przykład za pomocą igłofiltrów. Obniżenie wody powoduje zmianę naprężeń w gruncie i może utworzyć lej depresji. W jego zasięgu istniejące budynki mogą osiąść, dlatego przy gęstej zabudowie analizuje się także zabezpieczenie wykopu, na przykład ściankami szczelnymi.
Znaczenie mają również formalności. Grunt wywożony z budowy oraz materiał przywożony spoza legalnego źródła może podlegać przepisom dotyczącym odpadów. Sposób postępowania zależy od jego pochodzenia i właściwości. Dokumentacja transportu, przekazania i ewentualnego przetworzenia nie jest sprawą, którą można pominąć przy dużej wymianie.
Wymiana gruntu nie jest więc pracą do wykonania metodą gospodarczą bez projektu. Błąd w rozpoznaniu dna wykopu, zbyt cienkie warstwy zasypki, niewłaściwy materiał albo brak kontroli zagęszczenia mogą doprowadzić do osiadania fundamentu mimo pozornie poprawnego wykonania robót.

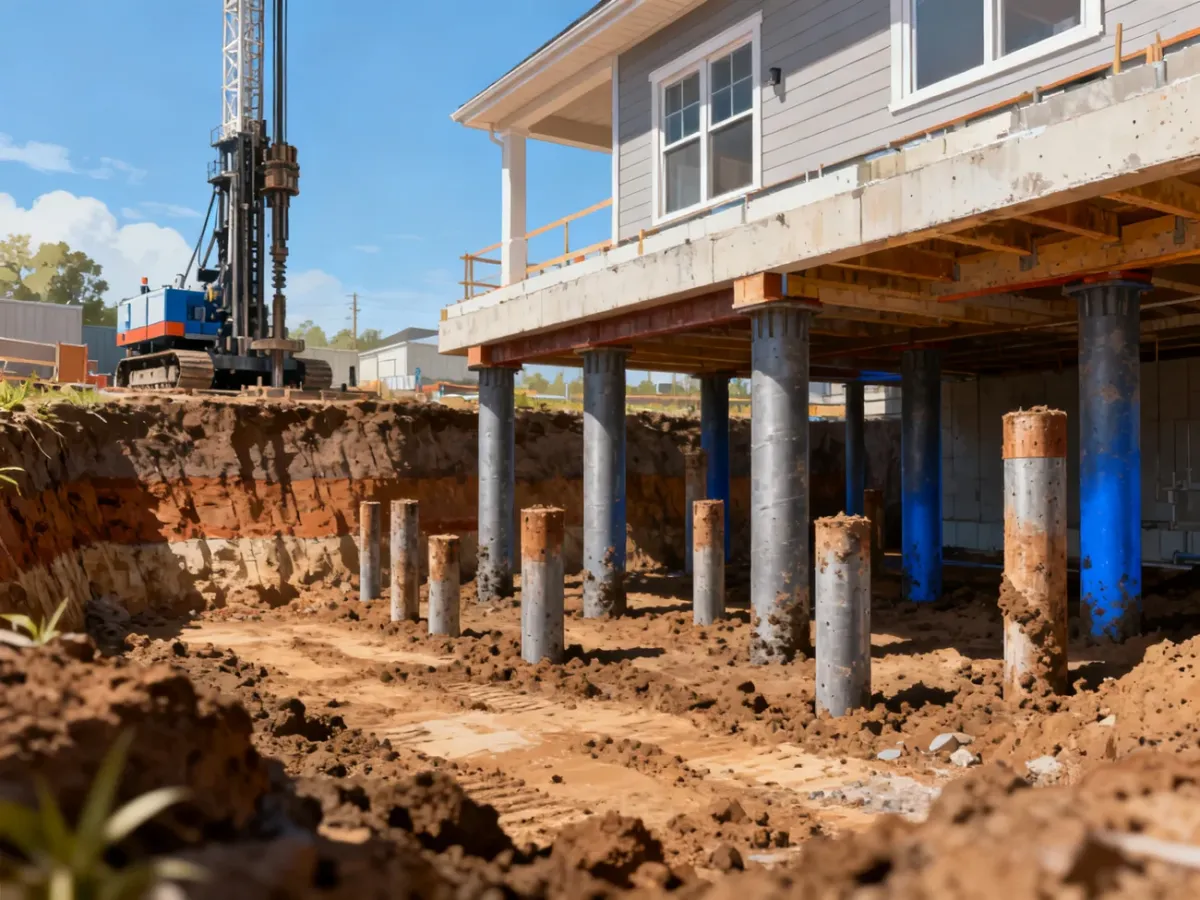

Jak działa palowanie i kiedy jest potrzebne?
Palowanie jest posadowieniem pośrednim lub głębokim. Pale przekazują obciążenia na grunt dzięki oporowi podstawy, tarciu na pobocznicy albo obu tym mechanizmom jednocześnie. W praktyce nie zawsze muszą dotrzeć do skały. Projektant dobiera ich długość i średnicę do parametrów warstw oraz wymaganej nośności i ograniczenia osiadań.
To rozwiązanie sprawdza się przy grubych warstwach torfów, namułów i miękkich gruntów spoistych, których usunięcie wymagałoby głębokiego i kosztownego wykopu. Może być także potrzebne przy niejednorodnym nasypie, gdy nie da się wiarygodnie określić jego nośności na całej powierzchni budynku.

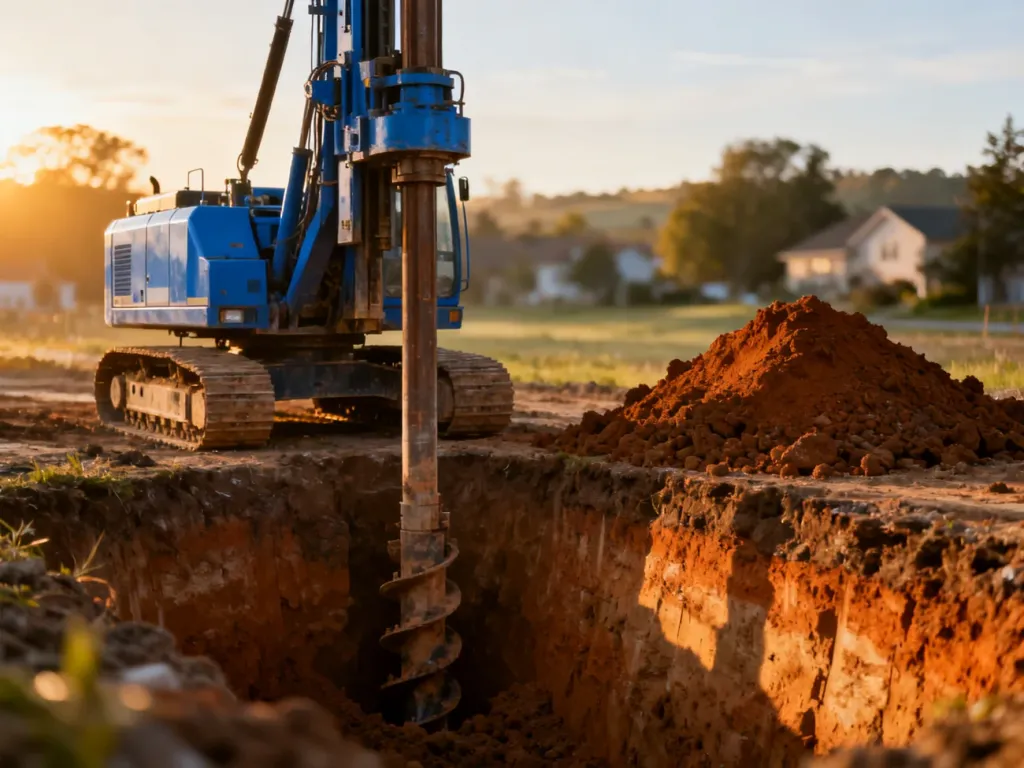

W domu jednorodzinnym stosuje się między innymi pale wiercone CFA, pale wkręcane oraz mikropale. Technologia zależy od obciążeń, dostępu dla sprzętu, sąsiedniej zabudowy, warunków wodnych i parametrów gruntu. Pale wiercone i mikropale mogą ograniczać drgania, ale każda technologia wymaga odrębnego projektu oraz kontroli wykonania.
Trzeba odróżnić pale od kolumn wzmacniających. Pal ma przejąć zasadniczą część obciążenia i przekazać ją w głąb podłoża. Kolumny współpracują z otaczającym gruntem. Razem tworzą kompozyt, w którym obciążenie dzieli się między kolumny i grunt, często za pośrednictwem warstwy transmisyjnej z kruszywa.
Do tej drugiej grupy należą między innymi kolumny DSM, kolumny betonowe wykonywane świdrem ciągłym, kolumny żwirowe oraz sztywne inkluzje. Nie powinno się automatycznie traktować ich jak pali, ponieważ ich projektowanie i sposób przenoszenia obciążeń są inne. Wybór między palami a kolumnami wymaga obliczeń geotechnicznych, a nie tylko porównania nazw technologii.
Jaka metoda pasuje do rodzaju gruntu?
Poniższa tabela pokazuje kierunek analizy, ale nie zastępuje opinii geotechnicznej. Ten sam rodzaj gruntu może wymagać różnych rozwiązań zależnie od jego miąższości, stopnia zagęszczenia, wilgotności i obciążenia budynku.
| Problem podłoża | Możliwy kierunek rozwiązania | Co przesądza o wyborze? |
|---|---|---|
| Cienka warstwa humusu lub luźnego gruntu | Wymiana i zagęszczenie materiału mineralnego | Grubość warstwy, zakres pod fundamentem i wymagany moduł odkształcenia |
| Gruby torf, namuł lub inny grunt organiczny | Najczęściej palowanie albo zaprojektowane wzmocnienie podłoża | Głębokość warstwy, ściśliwość, poziom wody i dopuszczalne osiadanie |
| Niekontrolowany nasyp | Wymiana, jeśli jest płytki, albo pale czy kolumny przy dużej miąższości | Jednorodność materiału, obecność odpadów i możliwość uzyskania jednolitych parametrów |
| Luźny piasek | Wymiana, zagęszczanie wgłębne, iniekcja lub kolumny | Stopień zagęszczenia ID, nawodnienie i ryzyko upłynnienia |
| Miękka glina lub ił | Stabilizacja, wymiana płytka, kolumny albo palowanie | Stopień plastyczności IL, grubość warstwy i konsolidacja |
W gruntach luźnych można rozważyć także iniekcję zagęszczającą. Wtłaczana pasta piaskowo-cementowa przemieszcza ziarna, zwiększa sztywność i może podnieść kąt tarcia wewnętrznego. W słabym podłożu formuje się czasem sztywne inkluzje. Jest to jednak metoda specjalistyczna, projektowana dla konkretnego układu warstw i obciążeń.
Przy gruntach organicznych sama poprawa przypowierzchniowej warstwy często nie wystarcza. Torf lub namuł może konsolidować się przez długi czas, dlatego większe znaczenie ma ograniczenie osiadania całego układu niż chwilowe zwiększenie nośności przy powierzchni. W takich warunkach palowanie bywa rozwiązaniem prostszym do uzasadnienia, ale nie należy przyjmować go automatycznie bez analizy alternatyw.
Na co uważać przed rozpoczęciem robót?
Przed podpisaniem umowy na wymianę lub palowanie sprawdź, czy inwestycja ma przygotowane podstawowe dane i założenia:
- Badania geotechniczne obejmują obrys planowanego budynku, a nie tylko przypadkowy punkt działki.
- Raport opisuje rodzaj warstw, parametr ID dla gruntów niespoistych, parametr IL dla gruntów spoistych oraz poziom wód gruntowych.
- Projekt wskazuje metodę, zakres i głębokość wzmocnienia, a także wymagania dotyczące nośności i osiadań.
- Przy wymianie zaplanowano kontrolę zagęszczenia, w tym badanie płytą VSS lub inną metodą wskazaną przez projektanta.
- Przy palowaniu określono długość, rozmieszczenie i sposób połączenia pali z płytą, ławą albo oczepem.
- Uwzględniono transport, wywóz gruntu, legalne zagospodarowanie materiału oraz ewentualne odwodnienie.
Najczęstsze błędy to rozpoczęcie robót bez rozpoznania podłoża, skrócenie wymiany w stosunku do projektu, zagęszczanie zbyt grubych warstw i ignorowanie wody. Niebezpieczne jest także przyjęcie, że sąsiedni dom stanowi dowód na możliwość zastosowania takiego samego fundamentu. Warunki gruntowe mogą zmieniać się na krótkim odcinku.
Jak przeprowadzić decyzję inwestora?
Decyzję można uporządkować w kilku krokach:
- Zleć badania podłoża i uzyskaj dokumentację geotechniczną dla planowanego budynku.
- Ustal głębokość, miąższość i ciągłość warstw słabonośnych oraz sprawdź poziom wód gruntowych.
- Porównaj wymianę, palowanie i ewentualne wzmocnienie podłoża na podstawie kosztu całego układu, nie pojedynczej usługi.
- Zleć projektantowi sprawdzenie nośności, osiadań, stateczności wykopu i warunków wykonania.
- Po realizacji odbierz roboty na podstawie badań kontrolnych i dokumentacji powykonawczej.
Najczęściej wymiana wygrywa przy płytkiej, lokalnej warstwie słabego gruntu, dobrym dostępie dla koparki i niskim poziomie wody. Palowanie zyskuje przewagę przy głębokich gruntach organicznych, dużej ściśliwości, ograniczonej przestrzeni wykopu lub wysokich wymaganiach dotyczących osiadań. Pomiędzy tymi rozwiązaniami znajdują się kolumny, stabilizacja, iniekcja i zagęszczanie wgłębne.
Co wybrać pod budowę domu?
Jeżeli słaba warstwa jest płytka, a jej usunięcie nie wymaga skomplikowanego odwodnienia ani zabezpieczenia wykopu, wymiana gruntu może być rozwiązaniem racjonalnym. Gdy grunt organiczny lub bardzo ściśliwy sięga głęboko, a wymiana zbliża się do około 3,5 m albo ją przekracza, trzeba porównać jej pełny koszt z palowaniem lub wzmocnieniem podłoża.
Ostatecznym źródłem decyzji powinien być projekt oparty na badaniach geotechnicznych i zasadach projektowania geotechnicznego, w tym EN 1997-1. Koszt rozpoznania i obliczeń jest niewielki w porównaniu z konsekwencjami nierównomiernego osiadania, pęknięć konstrukcji lub konieczności naprawy fundamentów.
Artykuł ma charakter informacyjny i nie zastępuje opinii geotechnicznej, projektu konstrukcyjnego ani decyzji uprawnionego projektanta. Dobór technologii posadowienia należy oprzeć na warunkach konkretnej działki i wymaganiach dla projektowanego budynku.
